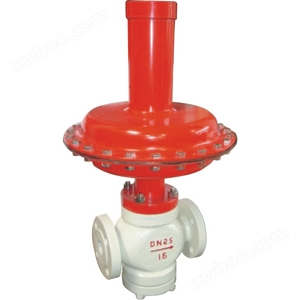

ZZV-C自力式微压调节阀

简要描述：ZZC和ZZV自力式差(微)压调节阀是一种不需要外加能源的执行器产品

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

ZZC和ZZV自力式差(微)压调节阀是一种不需要外加能源的执行器产品。可用于公称压力PN01,PN10.差(微)压均可分段调节.从50mm .W.C至0.1MPa.其用途十分广泛,可用于工业燃烧系统,控制两种物料,如煤气,空气流量配比,以达理想燃烧。用于氢冷发电机组密封油系封，当差压阀的低压端通大气即为微压阀(差压阀负压,端压,力为零)。自力式微压调节阀具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等。我厂在原有气动角形阀的基础上开发的一种新颖产品。自力式微压调节阀广泛应用于石油、化工、冶金、电站、采矿、制药、锅炉、烟草、酒店、建筑、纺织等领域。调节阀适用于空气、水、蒸汽、各种腐蚀性介质、泥浆、油品等介质。自力式微压调节阀是一种无需外加能源，利用被控介质自身能量当动力源，引入执行机构膜室产生推力，控制节流元件运动达到自动调节。自力式微压调节阀、自力式差压调节阀主要用于各种工业炉气体燃烧系统，控制甲、乙两种燃料混合比流量，达到理想的然料条件，用于氢冷发电机组密封油与氢气、液化气、氧气、氮气等各种工业气体的减压、稳压、泄压调节，用于各种油品、化学品、液体储罐气封。

一、ZZV自力式微压调节阀产品特点

1、无需停止生产即可进行设定值的调整；
2、无填料,阀杆上,下活动时不存在磨擦,上密封绝对可靠；
3、执行机构敏感地件极为灵敏,极微小的压力变化会被感测出来；
4、阀体为四通形式,因面K,B型可通用一种阀体。

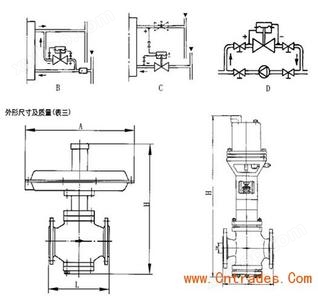

二、ZZV自力式微压调节阀结构示意图

三、ZZV型自力式微压调节阀原理

该阀采用大膜片执行机构输出力大稳定,对压力流量微小变化极其,控制精度很高,阀芯采用单座流开（高进低出）设在阀盖处（和阀体连接处）安装有平衡膜片（起到阀前压力平衡，消除不平衡力）阀后压力经取压管进入薄膜执行机构,同薄膜执行机构调节弹簧相比较,压力达不到设定值（调节压缩执行机构弹簧）阀后压力则变大，反之则变小。

四、ZZV自力式微压调节阀技术参数

注: 1、单座公称压力为0.1MPa，双座为1.0MPa。

2、双座差压调节范围为36～100KPa。

公称通径DN（mm)		20	25	32	40	50	65	80	100
额定流量系统（KV）	ZZCP/ZZVP	8	11	20	32	50	80	100	160
	ZZCN					53	83
额定行程（mm)		6	8		10		15		20
公称压力PN（MPa)		0.10、1.0
差压调节范围（KPa)		0.5～5.5、5～10、9～14、13～19、18～24、22～28、26～33、31～38、36～44、2～51、49～58、56～66、64～78、76～90、88～100
介质温度（℃）		≤80
调节精度（%）		≤10
允许泄漏	ZZCP/ZZVP	10-4×阀额定容量（Ⅳ级）
量（1/h)	ZZCN	5×10-3×阀额定容量（Ⅱ级）
