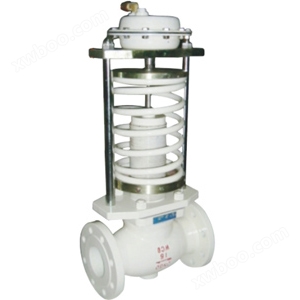

ZZYP自力式压力调节阀

简要描述：自力式压力调节阀是不需要任何外加能源，利用被调介质自生调节的执行器产品

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

自力式压力调节阀是不需要任何外加能源，利用被调介质自生调节的执行器产品。该产品最大特点，能在无电、无气的场所工作，同时又节约了能源，压力设定值在运行中可随意调整。采用快开流量特征，动作灵敏、密封性能好，因而它广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等各种工业设备中各种气体、液体及蒸汽介质减压、稳压（用于阀后调节），或泄压、持压（用于阀前调节）的自动控制。附设冷凝器可在≤350℃温度下使用。自力式压力调节阀具有结构紧凑、重量轻、动作灵敏、阀容量大、流量特性精确、拆装方便等。我厂在原有气动角形阀的基础上开发的一种新颖产品。【调节阀】的阀体类型选择：调节阀的阀体种类很多，常用的阀体种类有①直通单座 ②直通双座 ③角形 ④隔膜 ⑤小流量 ⑥三通 ⑦偏心旋转 ⑧蝶形 ⑨套筒式 ⑩球形等。【调节阀】在具体选择时，可做如下考虑: (1) 阀芯形状结构：主要根据所选择的流量特性和不平衡力等因素考虑。(2) 耐磨损性：当流体介质是含有高浓度磨损性颗粒的悬浮液时，阀的内部材料要坚硬。(3) 耐腐蚀性：由于介质具有腐蚀性，尽量选择结构简单阀门。(4) 介质的温度、压力：当介质的温度、压力高且变化大时，应选用阀芯和阀座的材料受温度、压力变化小的阀门，当温度≥250℃时应加散热器。(5) 防止闪蒸和空化：闪蒸和空化只产生在液体介质。在实际生产过程中，闪蒸和空化会形成振动和噪声，缩短阀门的使用寿命，因此在选择阀门时应防止阀门产生闪蒸和空化。

一、ZZYP型自力式压力调节阀产品特点

1、自力式压力调节阀（蒸汽减压阀）无需外加能源，能在无电无气的场所工作，既方便又节约了能源。

2、压力分段范围细且互相交叉，调节精度高。

3、压力设定值在运行期间可连续设定。

4、对阀后压力调节，阀前压力与阀后压力之比可为10：1～10：8。

5、橡胶膜片式检测，执行机构测精度高、动作灵敏。

6、采用压力平衡机构，使调节阀反应灵敏、控制精确。

二、ZZYP型自力式压力调节阀主要零件材料

阀体：ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti

阀芯：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti

阀座：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti

阀杆：1Cr18Ni9Ti 、Cr18Ni12Mo2Ti

膜盖：A3、A3钢涂四氟乙烯不锈钢

填料：乙炳、氟、耐油橡胶

三、ZZYP型自力式压力调节阀结构示意图

四、ZZYP型自力式压力调节阀主要技术参数

公称通径DN（mm）		20	25	32	40	50	65	80	100	125	150	200
额定流量系数Kv		7	11	20	30	48	75	120	190
额定行程（mm）		8		10		14	20		25	40		50
允许压差（MPa）		2.5		2.0			1.6			1.0
公称压力（MPa）		1.6　4.0　6.4
流量特性		快开
压力调节范围（KPa）		15～50、40～80、60～100、80～140、120～180、160～220、200～260、240～300、 280～350、330～400、380～450、430～500、480～560、540～620、600～700、680～800　780～900、880～1000、600～1500、1000～2500
调节精度（%）		±5
工作温度℃		液体≤120；气体≤80；带冷凝器和散热片≤350（适用于高温工况）
适用介质		执水、气体、蒸汽、低粘度介质
允许泄漏量	硬密封（L/h）	单座≤10-4×阀额定容量（IV级）；双座、套筒≤5×10-3阀额定容量（II级
	软密封（ml/min）	0.15		0.30		0.45	0.60	0.90	1.7	4.0		6.75
减压比	最大	10
	最小	1.25

注：压力调节范围可根据用户要求进行制做

五、ZZY型自力式压力调节阀外形连接尺寸：

公称通径(DN)			20	25	32		40	50	65	80	100	125	150	200
L		PN16、40	150	160	180		200	230	290	310	350	400	480	600
		PN64	230	230	260		260	300	340	380	430	500	550	650
B			383		512			603	862		1023	1380		1800
H	压力调节范围 MPa	15～140	475		520			540	710		780	840	880	915
		130～300	455		500			520	690		760	800	870	880
		280～500	450		490			510	680		750	790	860	870
		480～1000	445		480				670		740	780	850	860
		600～1500	445		570			600	820		890	950		1000
		1000～2500	445		570			600	820		890	950		1000
A	压力调节范围 MPa	15～140	φ280		φ308
		130～300	φ230
		280～1000	φ176						φ194			φ280
		600～2500	φ85			φ96
导压管接口螺纹			M16×15

需要查看更多的产品资料，或要求高质量印刷样本，请联系我们
