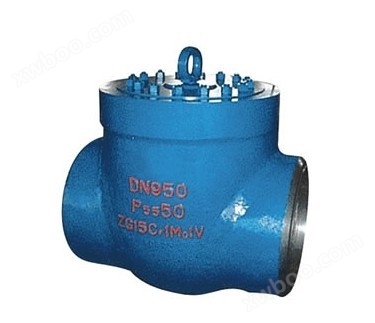

SD61H水压试验堵阀

简要描述：永嘉工奥阀门产品广泛应用于水处理设备，化工设备，石化设备，石油设备，造纸设备，采矿设备，电力设备配套，液化气设备，食品设备，制药设备，给排水设备，市政阀门，机械设备阀门，电子工业阀门，城建阀门，工业管道阀门，通用零部件，工业设备，消防暖通，中央空调，过滤设备，环保设备等领域

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

高压高温闸阀工作原理和优点

导致阀体结合面渗漏的原因有哪些？怎么解决？

高压高温闸阀工作原理和优点

阀门选购时应注意的几点事项

详细介绍

永嘉工奥阀门产品广泛应用于水处理设备，化工设备，石化设备，石油设备，造纸设备，采矿设备，电力设备配套，液化气设备，食品设备，制药设备，给排水设备，市政阀门，机械设备阀门，电子工业阀门，城建阀门，工业管道阀门，通用零部件，工业设备，消防暖通，中央空调，过滤设备，环保设备等领域。欢迎选购订做！

水压试验堵阀,SD61HY-320 200 250,SD61Y-P54100V P54170V用途
安装在300MW、600MW锅炉过热器出口、再热器入口、出口蒸汽管道上，作为进行水压试验进的隔离装置。采用无传动装置方式，水压后拆除内部堵板，装入导流套，作为管道使用，下次水压时可再装入堵板。

水压试验堵阀结构特点
1、阀门压力等级按等于或高于设计压力和设计温度选取。
2、阀门按E101、ANSIB16.25JB/T6903、JB/T6440、JB/T6902、JB/T6439、JB/T3595等相关标准设计、选材、制造、检验及验收。
3、可采用无传动装置方式和蜗轮传动方式两种（见图示）。
4、采用压力自紧式密封结构和螺栓连接阀盖结构两种形式，两端支管为焊接连接。
5、采用平面O型圈密封，阀座采用不锈钢堆焊而成。
6、对采用无传动装置方式，水压试验时装入堵板，水压试验后取出堵板可以进行多次水压试验。
7、堵板密封可通过调节支撑板上端的调节螺钉进行调节，以达到密封目的。

安装说明
1、阀门安装必须按阀体注射箭头方向进行安装，对采用无传转动装置方式，水压试验后取出堵板，O型密封圈应妥善保存。若采用蜗轮传动方式，则水压试验后无需拆除内部结构。
2、水压试验水温为20-70℃。
3、阀门与管道采用对口焊接时，阀体进出口与接管口径应取得一致。若阀门接口管道材料不相容，则需焊接过渡段。

水压试验堵阀详细参数
