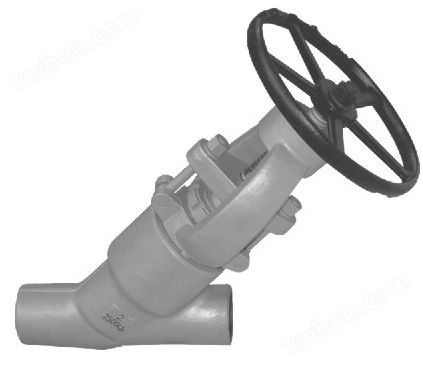

美标高温高压电站Y型截止阀,Y型截止阀

简要描述：高温高压电站Y型截止阀结构特点： 1

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

高压高温闸阀工作原理和优点

导致阀体结合面渗漏的原因有哪些？怎么解决？

高压高温闸阀工作原理和优点

阀门选购时应注意的几点事项

详细介绍

高温高压电站Y型截止阀结构特点：
1，采用压力自紧式密封结构，用牵制板予紧密封圈，密封圈采用成型的柔性石墨圈，介质压力越高，密封性能越好．
2，采用撞击式手轮减少了操作力．
3，阀座嵌入阀体，平面密封，阀瓣与阀座密封面均采用钴基硬质合金等离子喷焊而成，耐磨，抗擦伤，阀杆表面经抗蚀性氮化处理，介质从阀瓣下面流入．

高温高压直流式对焊截止阀,直流式对焊截止阀,高温高压截止阀

二、高温高压电站Y型截止阀主要零件材料：

零件名称	材料牌号
阀体	WCB	WC6	WC9
活塞	A105	WC6	WC9
阀盖	25	12Cr1MoVA
阀杆	1Cr17Ni2	20Cr1Mo1V1A
密封环	05F	05F	柔性石墨
四开环	1Cr13	20CrMOIVIA
填料	BSP-600	BSP-600
支架	WCB	WCB
阀杆螺母	ZQAL9-4	ZQAL9-4

三、高温高压电站Y型截止阀应用规范：

1、设计制造JB3595规定
2、结构长度按JB3595规定或按用户要求
3、连接端按JB3595规定或按用户要求
4、阀门检查和试验按JB3595规定

四、高温高压电站Y型截止阀订货号、尺寸和重量：

公称通径 DN（mm）	尺寸（mm）						重量（Kg）
公称通径 DN（mm）	L	D1	Do	H	Lo	L1	重量（Kg）
PN32（320）J565Y-320V型
80	390	64	120	750	-	-	121
100	480	108	185	870	-	-	212
125	533	132	218	995	-	-	312
150	610	166	245	1205	-	-	510
175	750	175	278	1565	-	-	708
200	762	200	290	1670	-	-	980
225	850	108	310	1705	-	-	1060
250	914	248	348	1870	-	-	1380
300	1041	300	430	2335	-	-	2824
P54（140）J565Y-P54140V型
80	390	64	120	750	-	-	130
100	480	108	185	870	-	-	212
125	580	132	218	995	-	-	312
150	630	166	245	1205	-	-	510
175	750	175	278	1565	-	-	708
200	771	200	290	1670	-	-	980
225	850	108	310	1705	-	-	1060
250	930	248	348	1870	-	-	1380
300	1060	300	430	2335	-	-	2824
