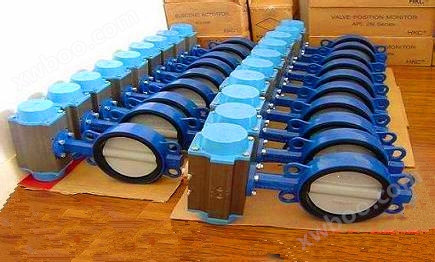

D71X气动蝶阀

简要描述：气动蝶阀该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

相关新闻

RELATED NEWS
详细介绍

气动蝶阀该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80～120℃如食品、 医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

  D71X气动蝶阀特点:
  1、设计新颖、合理、结构独特，重量轻，启闭迅速。
  2、操力矩小，操作方便，省力灵巧。
  3、可以任何位置安装，维修方便。
  4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
  5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。

D71X气动蝶阀用途：

D71X气动蝶阀适用于医药、化工、石油、电力、轻纺、造纸等给排水、

气体管道上作调节流量和截流介质的作用。

气动蝶阀主要技术参数：

公称通径 DN（mm） 50～800
公称压力 PN（MPa） 0.6 1.0 1.6
试验压力 强度试验 0.9 1.5 2.4
密封试验 0.66 1.1 1.76
气密封试验 0.6 0.6 0.6
适用介质 空气、水、污水、蒸气、煤气、油品等。
驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。
零件名称 材料
阀体 球墨铸铁、铸钢、合金钢、不锈钢
蝶板 铸钢、不锈钢及特殊材料
密封圈 各种橡胶、聚四氟
阀杆 2Cr13、不锈钢
填料 O型圈、柔性石墨O



气动蝶阀密封材料选用和适用温度：

材料品种 氯丁橡胶 丁晴橡胶 乙丙橡胶 聚四氟乙烯 硅橡胶 氟橡胶 天然橡胶 尼龙
英语简称 CR NBR EPDM PTFE SI VITON NR PA
型号代号 X或J XA或JA XB或JB F或XC、JC XD或JD XE或JE X1 N
耐最高温度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃ 85℃ 93℃
耐最低温度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃ -20℃ -73℃
适用工作温度 0~+80℃ -20~+82℃ -40~+125℃ -30~+150℃ -70~+150℃ -23~+150℃ -20~+85℃ -30~+93℃
