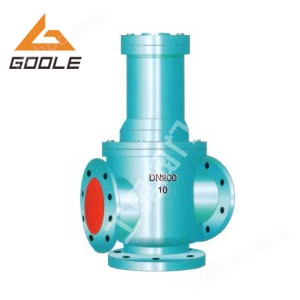

J747X、J767X液动气动平衡角三通排泥阀

简要描述：J747X、J767X液动气动平衡角三通排泥阀由液压缸和平衡角式三通截止阀两大部分组成，液压缸为动力、带动阀板升降，使阀体通道开启或关闭，以达到流体通断，本产品最大特点是如在同一水平的两个水池中间安装一只三通排泥阀就可以使两边水池同时排泥，节约投资等特点

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

J747X、J767X液动气动平衡角三通排泥阀由液压缸和平衡角式三通截止阀两大部分组成，液压缸为动力、带动阀板升降，使阀体通道开启或关闭，以达到流体通断，本产品最大特点是如在同一水平的两个水池中间安装一只三通排泥阀就可以使两边水池同时排泥，节约投资等特点。主要应用于自来水公司水池及其它排水、池底、污水等项目当中，也可以用于介质为水、气、油等管道当中用于截流作用，

一、J747X、J767X液动气动平衡角三通排泥阀工作原理及性能特点：

液压缸活塞密封采用V型橡胶，其密封性能好，经久耐用。其寿命达五年以上，经用户使用后的反馈信息有多达七年未更换者有之。阀板为软密封，关闭后密封性能好、永无渗漏、便于维修更换；如配以电磁换向阀、指控液压缸，则能实现远控和自控、也可以配电动等。若配手动装置，可以2~12台一排安装，同时控制开启或关闭，开启速度快，驱动压力低、压力源取之水厂本身压力，无需另加设备、节省人力物力、节约能源等优点。

二、液动气动平衡角三通排泥阀技术参数：

1、液压缸驱动介质：清水、气、油(客户在购买时需要注明)
2、液压缸驱动压力：0.15~0.3、0.3~1.1Mpa
3、液压缸驱动介质温度：常温
4、阀体材料：HT200、QT400-15
5、法兰连接标准：GB/T13927-92
6、试压标准：GB/T13927-92

三、液动气动平衡角三通排泥阀规格尺寸：

型号尺寸	J747X-1.0J647X-1.0						接管螺纹G“
公称通径	H	H1	L	D	D1	Z-∮d	接管螺纹G“
100	800	150	360	220	180	4-19	1/2“
150	940	170	400	285	240	8-23	1/2“
200	1000	190	460	340	295	8-23	1/2“
250	1200	220	560	395	350	12-23	1/2“
300	1350	270	590	445	400	12-23	3/4“
350	1500	300	650	505	460	16-23	3/4“
400	1620	325	700	565	515	16-28	1“

客户订购须知：

尊敬的客户您好，欢迎访问工奥公司水力控制阀系列给排水网站网站，如果您订购J747X、J767X液动气动平衡角三通排泥阀产品请参照上述介绍参数确定您您订购的DN、压力、材质等相关信息，可以直接向本公司销售部订购。如果客户需要非标型气动平衡角三通排泥阀产品需要咨询本公司工程师联系订购非标型产品或者选择型。销售及工程师咨询电话： 排泥阀系列产品向您推荐：HB100S角式隔膜排泥阀、JM742X隔膜式池底排泥阀、SD44X手动排泥阀、H142X液压水位控制阀、J644X型/J744X型液压、气动角式快开排泥阀、J944X电动角式排泥阀,角式排泥阀、JM741X直式快开气动(液动、手动)排泥阀5656
