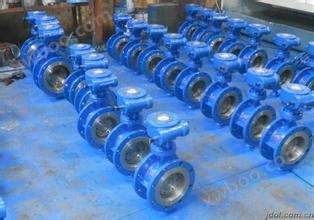

D343H-10C金属硬密封三偏心蝶阀

简要描述：D343H硬密封蝶阀产品特点: 1、蜗轮传动金属密封蝶阀由阀门和蜗轮箱组成

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

D343H硬密封蝶阀产品特点:
1、蜗轮传动金属密封蝶阀由阀门和蜗轮箱组成。
2、阀门由阀体、蝶板、阀轴、密封件等主要零件组成。
3、蝶板采用流线型结构，介质流阻系数校
4、阀轴采用不锈钢材料，经调质处理后，防腐性能好，使用寿命长，阀轴与蝶板采用锥销连接。
5、阀体与阀轴之间采用无给油自动润滑复合轴承。
6、阀体密封面采用堆焊合金钢，焊接性能好，不易腐蚀，在阀体上一次加工而成，位置度通过工装夹具得到可靠保证。密封性能好，使用寿命长。
7、密封结构采用三偏心硬密封结构，即：径向偏心、轴向偏心、和角度偏心。使阀门在开启或关闭过程中无摩擦，保证了阀门开启关闭灵活，关闭时越关越紧，密封严密可靠，开阀时密封面迅速脱开，减小磨损，延长使用寿命。
8、蝶板密封圈采用多层次金属密封结构，密封可靠，使用寿命长，在蝶板上安装后能在阀体内部调整或更换。
9、本装置传动速比大、操作力矩孝更于人工操作，灵活方便、节力省能。
10、阀门的最大特点是：结构合理、启闭灵活、密封可靠、介质流阻孝使用寿命长、维修方便。

D343H-10C金属硬密封蝶阀主要技术参数

公称通径	DN（mm）	50～2000				50～500
公称压力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
试验压力	强度试验	0.9	1.5	2.4	3.75	6.0
	密封试验	0.66	1.1	1.76	2.75	4.4
	气密封试验	0.6	0.6	0.6	0.6	0.6
渗漏率	＜0.1×DNmm3/s（符合GB/T13927-92标准）
适用温度	碳钢:-29℃～425℃ 不锈钢-40℃～600℃
适用介质	空气、水、蒸气、煤气、油品以及酸、碱、盐带有弱腐蚀性介质等
驱动形式	蜗杆蜗轮传动、气传动、电传动

D343H三偏心多层次金属硬密封蝶阀主要零件的材质

零件名称	材料
阀体	铸铁、不锈钢、铬钼钢、合金钢
蝶板	铸钢、合金钢、不锈钢、铬钼钢
密封圈	不锈钢与耐高温石棉板组合成多层次
阀杆	2Cr13、1Cr13不锈钢、铬钼钢
轴承	奥氏体不锈钢、304氮化
填料	柔性石墨
