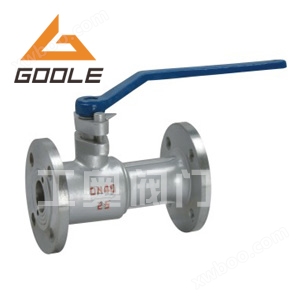

Q41MF球阀式排污阀

简要描述：Q41MF球阀式排污阀是工奥阀门公司引进国外先进技术，结合国内实际情况而研制的一种新型产品，现有五个品种三十多个规格，替代截止阀，柱塞阀，闸阀，排污阀的新型阀门，深受国内外用户信赖，该阀门造型美观，结构合理，操作简单，适用寿命是同类阀门的10倍之长

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

Q41MF球阀式排污阀是工奥阀门公司引进国外先进技术，结合国内实际情况而研制的一种新型产品，现有五个品种三十多个规格，替代截止阀，柱塞阀，闸阀，排污阀的新型阀门，深受国内外用户信赖，该阀门造型美观，结构合理，操作简单，适用寿命是同类阀门的10倍之长。

Q41MF 球阀式排污阀主要密封部件：密封座，填料环均采用高温，耐磨，耐腐蚀，回弹性强，自润滑性好，国内最先进的高强度碳石墨材料。每台阀门均镜头强度试验和气密封试验，连续启闭5万次无泄漏，是当前国内节能效果最为显著的阀门。产品适用于蒸汽，水，气体，导热油等，最高温度可达350℃，阀门外形主要连接尺寸按截止阀，柱塞阀，闸阀，排污阀标准设计。

Q41MF球阀式排污阀技术参数：

PN1.6（16）	整体法兰高温球阀（替代截止阀、柱塞阀）
球阀适用介质	水、气体、蒸气、油品
Q41MF球阀式阀体材料	HT200
球阀工作温度	≤300℃

Q41MF球阀式排污阀主要外形连接尺寸：

公称通径 DN（mm）	球阀式主要尺寸（mm）
公称通径 DN（mm）	L	D	D1	D2	B	Z-Φd	H	L0
20	150	105	75	55	16	4-14	110	160
25	160	115	85	65	16	4-14	120	160
32	180	135	100	78	18	4-18	145	160
40	200	145	110	85	18	4-18	155	250
50	230	160	125	100	20	4-18	175	300
65	290	180	145	120	20	4-18	195	300
80	310	195	160	135	22	8-18	225	320
100	350	215	180	155	24	8-18	250	320
125	400	245	210	185	26	8-18	270	320
150	480	280	240	210	28	8-23	290	320
