D643H气动金属硬密封蝶阀

简要描述：一，D643H气动硬密封蝶阀产品概述：我公司引进能够国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

一，D643H气动硬密封蝶阀产品概述：

我公司引进能够国外先进技术的基础上，采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。该阀采用三偏心结构，阀座与碟板密封面均采用不同硬度和不锈钢制作，具有良好的耐腐蚀性，使用寿命长，本阀军邮双向密封功能，产品符合国家GB/T13927-92阀门压力试验标准。

D643H气动金属硬密封蝶阀主要性能特点：

1．结构独特、型小轻便、操作灵活、省力、方便；
2．密封可靠，可达到气密封无泄漏；
3．流量特性趋于直线调节性有最佳；
4．采用三偏心原理，使密封面近似零靡损延长了阀门的使用寿命；
5．应用范围广。如：可用于水、蒸气、油品、空气、煤气等介质。
6．适用不同温度及6.4MPa以下的压力等级，耐腐蚀等各种介质管线

三、气动硬密封蝶阀执行器技术参数

公称通径DN(mm)	DN50～1000mm	执行器型号	GT、AT、AW系列单双作用气动执行器
公称压力(MPa)	PN1.0、1.6、2.5MPa	供气压力	0.4～0.7MPa
阀体形式	直通铸造阀体	气源接口	G1/4"、G1/8"、G3/8"、G1/2"
连接形式	法兰式、对夹式	环境温度	-30～+70℃
阀芯形式	蝶板式	作用形式	单作用执行机构、双作用执行机构
密封填料	柔性石墨、聚四氟乙烯	可配附件	定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
流量特性	近似等百分比、直线性	采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。 1、齿轮式双活塞，输出力矩大，体积小。 2、气缸选用铝金材料，重量轻、外形美观。 3、可在顶部、底部安装手动操作机构。 4、齿条式连接可调节开启角度、额定流量。 5、执行器可选带电讯号反馈指示及附件以实现自动化操作。 6、IS05211标准连接为产品的安装更换提供了方便。 7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
动作范围	0～90°
泄露量Q	符合ANSI B16.104 IV级标准
适用温度	硬密封≤450℃
基本误差	带定位器：小于全行程的±2%
回差	带定位器：小于全行程的2%
可调范围	50：1
配置执行机构	GT、AT、AW系列单双作用气动执行器
控制方式	开关两位控制、4-20mA模拟量控制

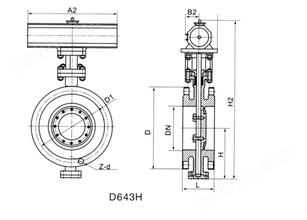

四，D643H法兰式金属硬密封气动蝶阀采用标准：

设计标准	GB/T12238-1989
法兰连接尺寸	GB/T9113.1-2000；GB/T9115.1-2000；JB78
结构长度	GB/T12221-1989
压力试验	GB/T13927-2000；JB/T9092-1999

主要技术参数：

公称通经DN(mm)	50～2000
公称药理PN(MPa)	0.6	1.0	1.6	2.5
密封试验(MPa)	0.66	1.1	1.76	2.75
强度试验(MPa)	0.9	1.5	2.4	3.75
适用温度	碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动
