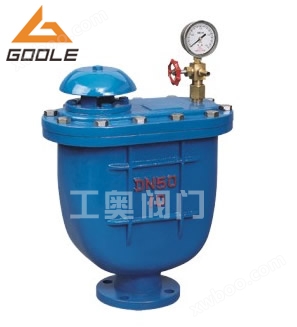

CARX复合式排气阀

简要描述：CARX复合式排气阀阀为圆桶状，阀门内件包括不锈钢浮球、杠杆及阀瓣

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

CARX复合式排气阀阀为圆桶状，阀门内件包括不锈钢浮球、杠杆及阀瓣。本阀安装在泵出口处或配水管线中，用来排除集积在管中的空气，以提高管线及水泵的使用效率，当管内一旦产生负压时，此阀速吸入外界空气，以防止管线因负压而损坏。当管内开始注水时，阀瓣处在开启的位置，进行大量排气，当空气排完时，阀内充满水，浮球上升并带动阀瓣关闭，停止排气，当管内水正常输送时，如有少量空气聚集在阀内到相当的程度，阀内水位下降，此时空气由小孔排出。当水泵停止时，管内水流空或遇管内产生负压，此时塞头迅速开启，吸入空气，确保管线安全。介质温度：0-80℃。

一、 CARX复合式排气阀产品用途：

复合式排气阀用于管路上的最高点有闭气的地方，来排除管内的气体来疏通管道，达到正常工作，如不装排气阀，管内流动的液体会产生动热引起气体，形成短路，使管道出水容量达不到设计要求，其次，管道在运转时出现停电、停泵管道会出现负压力会引起管道振动或破裂，排气阀就迅速把空气吸入管内，防止管道振动或破裂。
二、CARX复合式排气阀工作原理：

当水进入管道时，塞头停在定位架下部，进行大量排气，当空气排完时，水进入阀内把球浮起传动塞头到关闭，停止排气。如管道在正常运转时自然会产生少量气体会聚集到管内上部，到相当程度，阀内水位下降，浮球随时下降气体从小孔排出。如出现停电，停泵，管内水流空时，管内随时会出现负压力，浮球顺水下降，打开小孔带动大孔大量进气确保管道安全。

三、CARX复合式排气阀主要技术参数：

公称压力：1.0～1.6MPa

公称通径：DN25～32mm为螺纹连接；DN50～200mm为法兰连接

适用介质：水、油等非腐蚀性液体

适用温度：0～100℃

法兰标准：GB/T 17241.6　GB/T 9113

试验标准：GB/T 13927　API598

四、CARX复合式排气阀主要零部件材质：

NO	名称	材质
1	阀体	HT200
2	阀盖	HT200
3	浮球	304不锈钢
4	阀瓣	黄铜、不锈钢
5	杠杆	H59黄铜
6	塞头	不锈钢

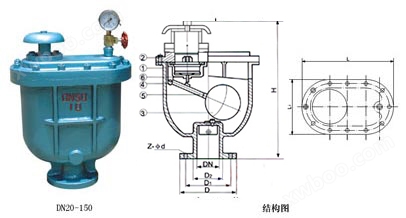

五、CARX复合式排气阀外形尺寸：

公称通径（DN）	H	L	L1
20/25	400	290	180
50	480	370	200
80	600	420	250
100	600	420	250
150	750	600	350
200	870	670	410

六、CARX复合式排气阀每小时排量表：

规格DN	25	50	80	100	150	200	250	300	350	400
立方米/小时	2-88	85-352	22-904	34-1413	76-3179	135-8831	212-8831	305-12717	415-17309	542-22608

客户订购须知：

尊敬的客户您好，欢迎访问本公司水力控制阀系列给排水网站网站，如果您订购CARX复合式排气阀产品请参照上述介绍参数确定您您订购的DN、压力、材质等相关信息，可以直接向本公司销售部订购。如果客户需要非标型CARX复合式排气阀产品需要咨询本公司工程师联系订购非标型产品或者选择型，欢迎客户访问本公司官方网站：http://www.slkzvalve.com 获取更多的产品信息。

销售及工程师咨询电话：
工奥阀门公司快速排气阀系列产品为您推荐：ARVX微量排气阀
