D673气动对夹式金属密封蝶阀

简要描述：D673气动对夹式金属密封蝶阀特点 1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

D673气动对夹式金属密封蝶阀特点
1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
2、本蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性；

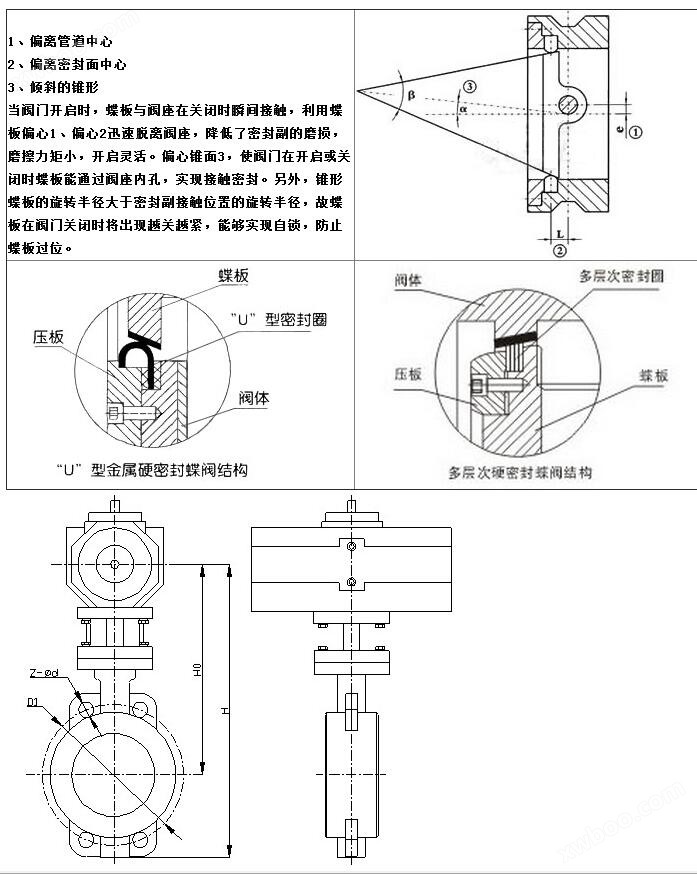

3、本蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；
4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
5、本蝶阀结构独特，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；
6、耐高温、耐低温、耐腐蚀性。
气动对夹式金属密封蝶阀　采用标准

设计标准 :GB/T12238-1989
法兰连接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999

D673气动对夹式金属密封蝶阀用途

D673气动对夹式硬密封蝶阀广泛适用于电站供热系统和催化裂化主风机道管系统以及钢铁、冶金、化工等工业系统以及环保、水处理、高层建筑给水排水管路上作切断或调节充量作用。

标准所属国家	制造标准	法兰标准	结构长度标准	检验标准
中国 GB	GB/T12238—1989	GB/T9113.1—2000	GB/12221—89	GB/T13927—92
美国 API	API 609—91ANSI B16.34—96	ANSI 16.5a—92MSS—SP—44	ANSI B1.10—92	API 598—94
日本 JIS	JIS B2004—84	JIS B2212～2216	JIS B2002—87	FIS B2003—87

D673气动对夹式金属密封蝶阀主要零件：

零件名称	零件材料 Pafrt material
阀体	碳钢、不锈钢、铬钢、合金钢
蝶板	碳钢、不锈钢、铬钢、合金钢
密封圈	316不锈钢+柔性石墨、聚四氟乙烯
阀杆	45#、2Cr13、不锈钢、铬钼钢
填料	柔性石墨、聚四氟乙烯
备注 Note：铸钢：WCB，合金钢：WC6、WC9,铬钼钢，不锈钢：CF8、CF8M、CF3、CF3M

主要技术参数

公称通径	DN（mm）	100～300				100～600
公称压力	PN(Mpa)	0.6	1.0	1.6	2.5	4.0
试验压力	壳体强度试验	0.9	1.5	2.4	3.75	6.0
	密封试验	0.66	1.1	1.76	2.75	4.0
	气密性试验	0.6	0.6	0.6	0.6	0.6
适用介质	水、蒸汽、油品、酸类腐蚀性介质等及粉尘颗粒物
适用温度	-29℃≤碳钢≤425℃、-40℃≤不锈钢≤600℃、铬钼钢≤650℃
驱动形式	手柄、涡轮、电动、气动
