QB2-10双口排气阀,双口排气阀

简要描述：QB2-10双口排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成，可以通过双口进行排气比普通型排气阀有着更大的流量

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

QB2-10双口排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成，可以通过双口进行排气比普通型排气阀有着更大的流量。双品排气阀产品广泛应用于市政建设、水利、造纸、工程机械、火力发电、石油化工、冶金矿山、消防环保、食品、航运、医药和轻纺等各个领域。

一、QB2-10双口排气阀的运行原理：

当需要排出管道内的气体时，应逆时针方向旋转阀杆，使其阀杆连同阀门上升，使管道内的空气在水压强作用下进入体腔内，并从排气嘴排出，随之管道内的水充满体腔内，使浮球在水的浮力作用下，向上移动将排气嘴堵塞，达到自行密封，管道在正常行中，水中的空气在压强的作用下，不断排入排气阀的体腔上部，迫使浮球下降，离开原来密封位置，这时空气又从排气嘴排出，随之，浮球又恢复到原来位置自密封，因此，排气阀在正常工作中阀门始终是开着的，浮球不断重复上述动作，空气不断排出，当需要检修或清扫体腔时，因将阀门关闭。双口排气阀，顺时针旋转阀杆时为关闭。

二、QB2-10双口排气阀主要技术参数:
产品型号: QB2 、P2
口径范围:DN40 ~ DN300 。
压力范围:PN10
温度范围: －5℃~ 80 ℃。
阀体材质: 铸铁、铸钢、不锈钢。
连接方式: 法兰。
结构长度标准：GB/T12221-2005
连接法兰标准：GB/T9113
压力温度等级：GB/T12224-2005
试验检验标准：GB/T13927-2008

三、QB2-10双口排气阀用途及主要性能规范：

双口排气阀适用于温度不超过100℃的水、热水管道上使管道内的空气全部排出。
双口排气阀⑴注：D＞350mm管路请选单口排气阀（QB1-10）。
⑵安装双口排气阀，底下一定要安装一只保护阀门、球阀（Q41F-16），以免检验停水。
⑶如需方求方本排气阀法兰大小尺寸如变动，请在合同上注明法兰连接尺寸。

双口排气阀适用水、热水、最高温度100℃的管道上，使管道内的气体全部排出。

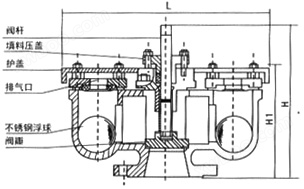

四、双口排气阀主要外形及连接尺寸及材质：

公称通径	主要尺寸（mm）
公称通径	D	H	H1	L	适用介质
40	145	355	215	370	水
50	160	355	215	370	水
75	195	360	225	430	水
100	215	360	225	430	水
150	280	380	230	510	水
200	335	430	320	680	水
300	390	540	360	825	水
