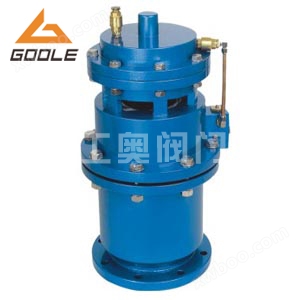

QSP全压高速排气阀

简要描述：QSP全压高速排气阀是国内目前最先进的气缸式排气阀

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

QSP全压高速排气阀是国内目前最先进的气缸式排气阀，在结构性能上完全超越了普通高速（双口）排气阀和复合式双口排气阀，对于管道中的气体，无论是多段水柱，气柱相间，有压无压均可连续高速排出管道，浮球不顶在排气口上，不存在卡坏问题，少量气体可通过微孔排出，管道出现负压时可注气，防气染并缓冲水锤升压，解除新建管路试车之险，排气之难，减少城市管网爆管事故，减阻节能，减少压力震荡，提高整个供水系统及各种设备的安全可靠性。QSP全压高速排气阀一般用于输送水及其它液体的管道上，用来排除管道中的气体，以便保护管道免遭气爆破坏及提高输水效率，它的特点是，在任何条件下，尤其是在多段水柱、气柱相间的条件下均可有保证地实现高速排气。

一、QSP全压高速排气阀运行原理：

QSP全压高速排气阀由下阀体，中阀体，浮筒，浮筒杆，阀芯，盖板，活塞杆，膜片及阀盖等组成的全压高速排气阀，其特征是通过销轴与浮筒铰接的浮筒杆可绕主轴转动，并由此实现通过浮筒升降控制阀芯的升降启闭，即当浮筒下降（阀体里充满气体）时，阀芯上升，打开小阀口，并关闭小排气帽上的排气口，使气体通过导管进入液压罐内，当浮筒在浮力作用下上升时候，阀芯下降，关闭小阀口，同时打开排气帽上的排气口，使液压罐通过导管，直通大气泄压，且当浮筒下降，液压缸内充满气体时，阀门上的大排气口自动关闭。当水泵停止，管内水流空时或遇到管内产生负压时，吸入空气，确保管线安全。

二、QSP全压高速排气阀使用介质及制造标准：

QSP本系列排气阀采用法兰连接，适用于压力为1.0~1.6Mpa，工作温度≤100℃的电厂循环水管道、水库取水工程、电厂输水管道化工、自来水公司输水管等各种工矿的管路上，吸气和排气。使用介质：清水类等

设计与制造标准：CJ217-2005

主要安全性能标准：GB17219-92

试验和检验标准：GB13927-92

压力温度等级标准：GB19131-92

二、QSP全压高速排气阀主要零部件材质：

序号	1	2	3	4	5	6	7
零件名称	阀体	导向护桶	浮筒	大排气组件	小排气组件	汽缸组件	破坏阀
材料牌号	铸钢	不锈钢	不锈钢	组合件	组合件	组合件	铜

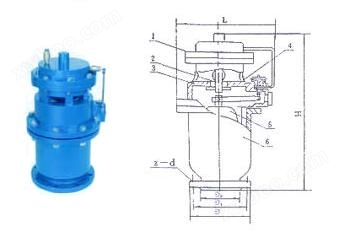

四、QSP全压高速排气阀主要外形连接尺寸：

型号	DN	D	D1	D2	Z-d	L	H
QSP1.0	16,25,32,45,52	195	160	135	4-18	300	620
80	195	160	135	8-18	500	620
100	215	180	155	8-18	500	620
150	280	240	210	8-23	620	740
200	340	295	266	8-23	620	780
250	395	350	319	12-23	620	820
300	445	400	370	12-23	620	850
400	565	515	480	16-25	700	910

客户订购须知：

尊敬的客户您好，欢迎访问本公司水力控制阀系列给排水网站网站，如果您订购QSP全压高速排气阀产品请参照上述介绍参数确定您您订购的DN、压力、材质等相关信息，可以直接向本公司销售部订购。如果客户需要非标型QSP全压高速排气阀产品需要咨询本公司工程师联系订购非标型产品或者选择型，销售及工程师咨询电话：

工奥阀门公司排气阀系列产品为您推荐：ARVX微量排气阀、CARX复合式排气阀、双口排气阀、P41X快速排气阀、QB1单口排气阀

上一篇 P4X复合式排气阀

下一篇QB1单口排气阀
