P4X复合式排气阀

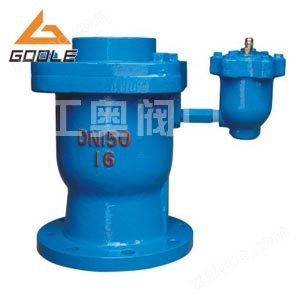

简要描述：P4X复合式排气阀采用双气口设计，在右侧延伸还有一个小型排气阀，主要用于水泵出口及给水、排水管线中，具有自动排气与自动补气的功能，提高输水管路的排送效率，降低排送成本

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

P4X复合式排气阀采用双气口设计，在右侧延伸还有一个小型排气阀，主要用于水泵出口及给水、排水管线中，具有自动排气与自动补气的功能，提高输水管路的排送效率，降低排送成本。一旦管道内产生负压，迅速导入外界空气，保护管线免受压破坏；并可迅速排出管道中的空气。

一、P4X复合式排气阀产品特点：

1.密封可靠，特殊密封设计；

2.自动排气与自动补气，无须人去操作；

3.具有三种功能：（1）排出管道中的大量空气；（2）系统运行中的小量排气；（3）高速导入外界空气；

4.经久耐用。小浮球按固定轨迹运动，不会碰撞壳体；

5.关闭力大，较其它排气阀增加了配重—加大了关闭力；

6.较其它种类的排气阀的高度尺寸小，（其他排气阀为阀盖中央排气）；

7.不会有压力水冲刷浮球，引起浮球的误动关闭。

二、P4X复合式排气阀技术参数：

1.公称压力：1.0Mpa；

2.适用介质：清水、污水、原水；

3.介质温度：0-80℃

三、P4X复合式排气阀主要外形连接尺寸:

公称通径	外形尺寸（mm）			法兰尺寸（mm）
公称通径	长度A	宽度B/L	高度H	外径D	螺栓孔中心圆直径 K	法兰厚度 C	螺栓孔 n-d
DN50	250	130	260	165	125	19	4-19
DN80	315	170	340	200	160	19	8-19
DN100	413		334	220	180	19	8-19
DN150	580		520	285	240	19	8-23
DN200	668		640	340	295	22	8-23
DN250	770		780	395	350	22	12-23
DN300	850		920	445	400	24.5	12-23

客户订购须知：

尊敬的客户您好，欢迎访问本公司水力控制阀系列给排水网站网站，如果您订购P4X复合式排气阀产品请参照上述介绍参数确定您您订购的DN、压力、材质等相关信息，可以直接向本公司销售部订购。如果客户需要非标型P4X复合式排气阀产品需要咨询本公司工程师联系订购非标型产品或者选择型，销售及工程师咨询电话：
工奥阀门公司排气阀系列产品为您推荐：ARVX微量排气阀、CARX复合式排气阀、双口排气阀、P41X快速排气阀、QB1单口排气阀、QSP全压高速排气阀
