直通篮式过滤器

简要描述：一、SRB-I直通篮式过滤器产品概述 SRB-I直通篮式过滤器用于油或其它液体管道上，过滤管道里的杂物，过滤孔面积比通径管面积大于2-3倍

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

Y型过滤器原理

详细介绍

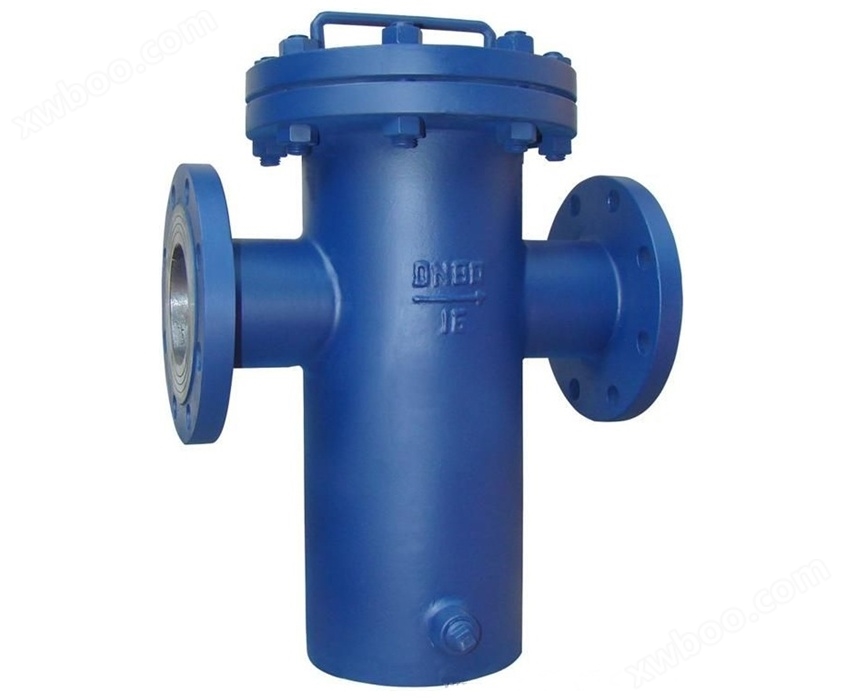

一、SRB-I直通篮式过滤器产品概述

SRB-I直通篮式过滤器用于油或其它液体管道上，过滤管道里的杂物，过滤孔面积比通径管面积大于2-3倍。远远超过Y型过滤器和T型过滤器过滤面积。过滤精度在过滤器中属于一种精度最佳的过滤器，滤网结构与其它过滤网不一样，因形状像篮子，故名蓝式过滤器。

SRB-I直通篮式过滤器主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。安装在管道上能除去流体中的较大固体杂质，使机器设备(包括压缩机、泵等)、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。

SRB-I直通篮式过滤器主要适用于石油化工生产中的弱腐蚀性物料，如：水，氨，油品，烃类等；化工生产中的腐蚀性物料，如：烧碱，浓稀硫酸，碳酸，醋酸，酯酸等；制冷中的低温物料，如：液甲烷，液氨，液氧和各种冷剂；轻工食品，制药生产中有卫生要求的物料，如：啤酒，饮料，乳制品，粮浆医药用品等；各种特殊工艺的高效过滤器等。

二、SRB-I直通篮式过滤器主要零部件材料表

壳体	碳钢	不锈钢
滤框滤网	不锈钢
密封件	耐油石棉丁腈橡胶聚四氟乙烯
工作温度(℃)	-30～380	-80～450
适用介质	非腐蚀性流体	腐蚀性流体
连接形式	法兰连接、对焊连接
公称压力(Mpa)	0.6-5.0(150Lb～600Lb)
过滤精度(目/in)	10-300

三、SRB-I直通篮式过滤器主要外型尺寸表

公称通径 DN(mm)	尺寸(mm)					有效过滤面积 m2
公称通径 DN(mm)	D1	L	H	H1	H2	有效过滤面积 m2
25	76	180	260	410	160	0.0162
40	108	260	300	560	170	0.0315
50	108	260	300	560	170	0.0315
65	133	330	360	637	174	0.0461
80	159	340	400	719	214	0.0590
100	219	400	470	881	272	0.1077
125	273	480	550	1079	345	0.1759
150	273	500	630	1276	404	0.2910
200	325	560	780	1397	446	0.4076
250	426	660	930	1544	495	0.5017
300	478	750	1200	1793	563	0.6800
400	529	920	1500	2050	720	0.8156
