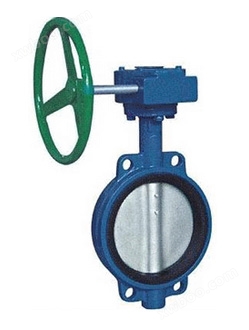

D71X对夹式软密封蝶阀

简要描述：D71X对夹式软密封蝶阀产品介绍： 1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

相关新闻

RELATED NEWS
详细介绍

D71X对夹式软密封蝶阀 产品介绍：

        1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。

        2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。

        3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。

        4、蝶板采用框架结构，强度高，过流面积大，流阻小。

        5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。

        6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。

        7、本阀结构独特，操作灵活，省力，方便。

      D71X对夹式软密封蝶阀蝶阀的优点如下：

  1. 启闭方便迅速、省力、流体阻力小，可以经常操作。
  2. 结构简单，体积小，重量轻。
  3. 可以运送泥浆，在管道口积存液体最少。
  4. 低压下，可以实现良好的密封。

      D71X对夹式软密封蝶阀执行标准

结构长度标准 GB12221-89
检验标准 GB/T 13927-92

主要技术参数



公称通经DN（mm) 50～2000 50～1600
公称药理PN（MPa) 0.6 1.0 1.6
密封试验(MPa) 0.66 1.1 1.76
强度试验(MPa) 0.9 1.5 2.4
适用温度 丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃
适用介质 水、空气、天然气、油品及弱腐蚀性流体
泄漏率 符合GB/T13927-92标准
驱动方式 蜗轮传动、电动、气动、液动

D71X-6/10/16对夹式软密封蝶阀主要外形连接尺寸   单位：mm

DN L H HO A B 0.6MPa 1.0MPa 1.6MPa
DO n-d DO n-d DO n-d
50 43 63 235 270 110 110 4-14 125 4-18 125 4-18
65 46 70 250 270 110 130 4-14 145 4-18 145 4-18
80 46 83 275 270 110 150 4-18 160 8-18 160 8-18
100 52 105 316 270 110 170 4-18 180 8-18 180 8-18
125 56 115 340 310 110 200 8-18 210 8-18 210 8-18
150 56 137 376 310 110 225 8-18 240 8-22 240 8-22
200 60 164 430 353 150 280 8-18 295 8-22 295 8-22
250 68 206 499 353 150 335 12-18 350 12-22 355 12-26
300 78 230 570 380 150 395 12-22 400 12-22 410 12-26
