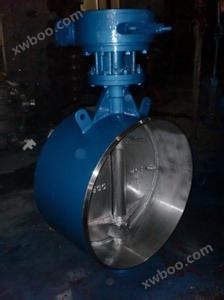

DS363H双向压蝶阀

简要描述：由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

相关新闻

RELATED NEWS
详细介绍

由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：

1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。



双向压蝶阀产品用途：
双向压蝶阀该产品广泛用于石油、化工、电力、冶金、食品、医药、轻纺、造纸等行业，可安装在温度≤425℃，介质为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。

DS363H硬密封蝶阀——主要技术参数

公称通经DN(mm)

DN(100～1200)mm、in4～48

公称压力PN(MPa)

强度试验(1.5×PN)密封试验(1.1×PN)

适用温度

碳钢：-29℃～425℃不锈钢：-40℃～650℃

适用介质

水、蒸汽、热水、油品

驱动方式

蜗轮传动、电动、气动、液动

压力等级

ANSI 150Lb磅级/PN25

焊接标准

GB12224、ANSI B16、25、DIN2559

DS363H硬密封蝶阀——主要零部件材料



零件名称

材料

阀体

碳钢、不锈钢、铬铝钢

蝶板

碳钢、合金钢、不锈钢

阀座

3不锈钢、钴基硬质合金

轴套

不锈钢

阀杆

不锈钢、特殊材料

填料

柔性石墨


BYD363H/663H/963H/-10/16/25/40/C、P、R对悍式硬密封蝶阀连接尺寸



公称通经

主要尺寸

公称通经

主要尺寸

in

DN(mm)

L

H1

H

in

DN(mm)

L

H1

H

4

100

190

270

370

18

450

330

535

820

5

125

200

295

390

20

500

350

560

900

6

150

210

308

416

24

600

390

630

980

8

200

230

370

530

28

700

430

670

1100

10

250

250

450

580

32

800

470

800

1300

12

300

270

465

630

36

900

510

850

1370

14

350

290

475

595

40

1000

550

880

1480

16

400

310

505

755

48

1200

630

1000

1690
