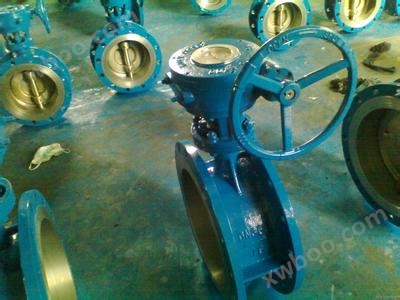

D343Y双向压多层次三偏心硬密封蝶阀

简要描述：型号：D343Y 品名：双向压多层次三偏心硬密封蝶阀结构形式：偏置板式类型(通道位置)：直通式标准：德标工作温度：常温流动方向：单向压力环境：低压零部件及配件：手轮连接形式：法兰适用介质：水天然气油品用途：流量控制驱动方式：手动产品介绍：该阀的蝶板在启闭过程中

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

型号：D343Y
品名：双向压多层次三偏心硬密封蝶阀
结构形式：偏置板式
类型(通道位置)：直通式
标准：德标
工作温度：常温
流动方向：单向
压力环境：低压
零部件及配件：手轮
连接形式：法兰
适用介质：水
天然气油品
用途：流量控制
驱动方式：手动

产品介绍：
该阀的蝶板在启闭过程中，实现了蝶板密封面之间的无滑动磨檫、卡，密封面上的压力角大于磨檫角，采用了“径向动平衡密封系统”设计，使蝶板开启阻力极低。启闭过程中蝶板密封面沿360度圆周各点可以瞬间快速完成。逐点接触和逐点脱离。开启密封即分离，快速准确实现关闭接触自动相吻合的密封动作。
这种密封系统在保证实现双向压密封零泄露的同时，成功地解决了国内外传统蝶阀的密封结构中发生泄漏的以下几种弊病：
（1）传统的S型、U型、半O型、唇形等密封结构元件的冲压应力变形，热处理定型后的高温退火，高压塑性变形后失去弹性，引起的密封泄露现象。
（2）解决球形密封结构元件的高精度加工工艺复杂，难测量的问题，以及阀门启闭操作过程中的控制定位不精确所产生的密封泄漏现象。
（3）解决双偏心、正锥密封结构，蝶板正开启0-100的范围内，在蝶板上下两端密封面，由于密封体的滑动磨檫所造成密封面的檫伤，咬死所产生的密封泄漏
该阀由于密封面采用多重密封及整体金属密封，经过高精度机械加工成椭圆形截面密封环，它于阀座金属密封面组成密封副。以至这种密封结构，在高压工况下不产生塑性变形，在高温或低温工况下，不存在冲压应力、焊接应力、弹性退火或咬坏脆裂现象，彻底解决了传统蝶阀密封结构不合理引起泄漏的弊病，大大提高了阀门寿命是传统硬密封蝶阀的5-8倍。

D343Y双向压多层次三偏心硬密封蝶阀的结构特点：

1、小型轻便，容易装拆和维修，并可在任意位置安装。
2、结构简单紧凑，转90°启闭轻便迅速。
3、操作扭距小，省力轻巧。
4、流量特性趋于直线，调节性能好。
5、达到完全密封，气体试验泄漏为零。
6、启闭试验次数多达数万次，使用寿命长。
7、选用不同零部件材质，可适用多种介质。

D343Y双向压多层次三偏心硬密封蝶阀：

阀体材质：球墨铸铁、铸钢、铝合金、合金钢、不锈钢蝶板铸钢、不锈钢及特殊材料
密封面材质：密封圈各种橡胶（氟橡胶、硅橡胶、丁腈橡胶、三元乙丙橡胶、天然橡胶）、聚四氟乙烯；阀杆2Cr13、不锈钢填料O型圈、柔性石墨O

产品用途：

三偏心多层次硬密封法兰蝶阀结构简单、体积小、重量轻、材料耗用省，安装尺寸小，开关迅速、90°往复回转，驱动力矩小等特点，用于截断、接通、调节管路中的介质，具有良好的流体控制特性和关闭密封性能。被广泛地应用冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

【执行标准】

设计规范：GB/T 12238

结构长度：GB/T 12221

法兰连接：GB/T 9113

试验与检验：GB/T 13927

产品标识：GB/T 12220

【性能参数】

型号		D343H-10 D343H-16 D343H-25 D343H-40	D343H-10P D343H-16P D343H-25P D343H-40P	D343H-10R D343H-16R D343H-25R D343H-40R
工作压力（MPa）		1.0~4.0
适用温度（℃）		≤425	≤200
适用介质		水、油或非腐蚀性介质	硝酸类介质	醋酸类介质
材料	阀体、蝶板	WCB	CF8/304	CF3M/316L
	阀杆	2Cr13	304	316L
	阀体密封面	堆焊 507	－	－
	蝶板密封面	304＋柔性石墨	304＋PTFE	304＋PTFE
	填料	柔性石墨	PTFE	PTFE
