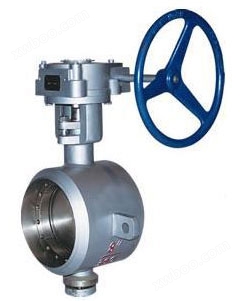

D363SH-16C对焊式双向压蝶阀

简要描述：D363SH-16C对焊式硬密封蝶阀特点： 1、采用三偏心蝶阀堪称顶尖过程阀门，此设计使阀门为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

D363SH-16C对焊式硬密封蝶阀特点：

1、采用三偏心蝶阀堪称顶尖过程阀门，此设计使阀门为高温、高压、防火应用中气泡级密封的理想硬密封蝶阀。
2、由于采用焊接结构，使阀门与管道平面达到永久性的零泄漏。
3、此阀无法兰，对管道和保温包扎带来了很大的方便和美观。
4、与管道直接对焊装配，用户管道无需法兰，节省成本。
5、采用优质合金钢焊接，具有体积小．重量轻、表面质量好、清洁度高、流阻小的优点。
6、采用多层次设计原理，密封采用软硬金属片层叠组成。具有耐高温、耐庸蚀、使用寿命长等特点。

D363SH-16C产品应用领地：

采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构，被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。

D363SH-16C硬密封焊接蝶阀主要技术参数：

公称通经DN（mm)	DN（100～1200）mm、in4～48
公称压力PN（MPa)	强度试验(1.5×PN)密封试验(1.1×PN)
适用温度	碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质	水、蒸汽、热水、油品
驱动方式	蜗轮传动、电动、气动、液动
压力等级	ANSI 150Lb磅级/PN25
焊接标准	GB12224、ANSI B16、25、DIN2559

焊接，对焊硬密封蝶阀的主要零部材料：

零件名称	材料
阀体	碳钢、不锈钢、铬铝钢
蝶板	碳钢、合金钢、不锈钢
阀座	3不锈钢、钴基硬质合金
轴套	不锈钢
阀杆	不锈钢、特殊材料
填料	柔性石墨
