400X流量控制阀

简要描述：400X流量控制阀 400X流量控制阀是一种采用高精度先导式方式控制流量的多功能阀门

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

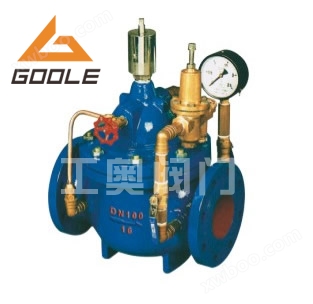

400X流量控制阀

400X流量控制阀是一种采用高精度先导式方式控制流量的多功能阀门。适用于配水管需控制流量和压力的管道中，保持预定流量不变，将过大流量限制在一个预定直，并将上游高压适当减低，即使主阀上游的压力发生变化，也不会影响主阀下游的流量。该阀一改常规节流阀使用孔板或纯机械地减小流域面积的理，利用相关导阀，最大限度地减少能力在节流过程中的损失。如遇紧急情况400X流量控制阀可以截止流量，避免损失。控制灵免度高，安全可靠，调试简便，使用寿命长。
流量控制阀结构特点和用途

二、400X流量控制阀产品结构及特点介绍

由主阀、流量调节阀、针阀、导阀、球阀、微形过滤器和压力表组成水力控制接管系统。利用水力自动操作，控制和调节主阀开度，使通过主阀的流量保持不变。本产品利用水力自力控制，不需要其它装置和能源，保养简便，流量控制稳定。
本系列阀门产品广泛用于高层建筑、生活区等供水管网系统及城市供水工程。

三、400X流量控制阀工作原理

当阀门从进口端给水时，水流过针阀进入主阀控制室，并经过导阀、球阀流出主阀控制室到出口，此时主阀处于全开或浮动状态。调定主阀上部的流量调节阀，可为主阀设定一定开度。调节针阀开度和调节导阀弹簧压力，即可使主阀开度保持在设定开度，并在压力变化时导阀进行自动调节，保持流量不变。

四、400X流量控制阀主要技术参数

公称压(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	出口可调压力(MPa)	压力特性 △P2P1	流量特性 △P2P1	适用介质	介质温度(℃)
1.0	1.5	1.1	0.09-0.8	P2×8%	P2×15%	水	0-80
1.6	2.4	1.76	0.10-1.2	P2×10%	P2×20%
2.5	3.75	2.75	0.15-1.6	P2×12%	P2×25%

五、400X流量控制阀主要零件材料

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
针型阀	铜合金
球阀	铜合金
浮球阀	铜合金
微型过滤器	不锈钢

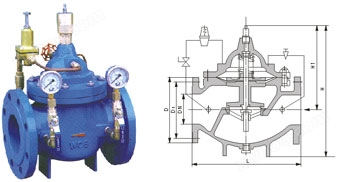

五、400X流量控制阀尺寸

公称通径	尺寸(mm)
DN(mm)	L	F1	F	H1	H
20	150	136	292	247	342
25	160	136	292	247	342
32	180	136	292	247	342
40	200	155	330	278	395
50	203	155	330	278	395
65	216	165	350	298	405
80	241	175	365	313	430
100	270	195	410	350	510
125	300	220	455	365	560
150	330	230	475	420	585
200	400	255	530	450	675
250	480	300	623	470	730
300	550	340	700	490	760
350	622	415	840	526	840
400	685	430	880	570	910
450	750	430	880	570	910

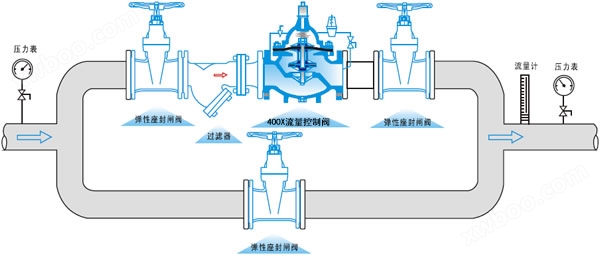

四、400X流量控制阀产品安装图

客户订购须知：

尊敬的客户您好，欢迎访问本公司水力控制阀系列给排水网站网站，如果您订购400X流量控制阀产品请参照上述介绍参数确定您您订购的DN、压力、材质等相关信息，可以直接向本公司销售部订购。如果客户需要非标型400X流量控制阀产品需要咨询本公司工程师联系订购非标型产品或者选择型，欢迎客户访问本公司官方网站：http://www.slkzvalve.com 获取更多的产品信息。

销售及工程师咨询电话：

工奥阀门公司水力控制阀系列产品为您推荐：100X遥控浮球阀、200X减压阀、300X型缓闭止回阀
