T型过滤器

简要描述：详细介绍一、T型过滤器产品概述永嘉工奥阀门有限公司生产的T型过滤器是管道输送液体过程中清除固体杂质的设备

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

Y型过滤器原理

详细介绍

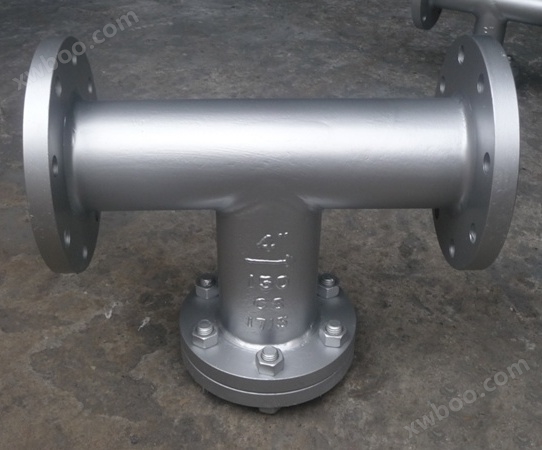

一、T型过滤器产品概述

永嘉工奥阀门有限公司生产的T型过滤器是管道输送液体过程中清除固体杂质的设备。该产品一般安装于进水管路中各配套阀门的前端，当管道中的介质首先进入过滤器时，介质通过滤网进入被连接的阀门中，而杂质则留于过滤桶内，使各类阀门不会由于机械杂物卡入密封圈而失灵。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。

T型过滤器主要适用的工作介质：化工、石油生产及城市供热中的弱腐蚀性物料，如水、氨、油品、烃类等；化工生产中的腐蚀性物料，如纯碱、硫酸、硝酸、醋酸等；制冷、空分生产中的低温物料。如液甲烷、液氮、液氧及各种冷剂；轻工食品、制药生产中有卫生要求的物料，如啤酒、饮料、医药用品等。

二、T型过滤器主要性能参数表

壳体材质	碳钢	不锈钢
滤芯材质	不锈钢
工作温度(℃)	-30~380	-80~450
连接形式	法兰连接、对焊连接、螺纹连接
公称压力(MPa)	0.6~5.0（150Lb~600Lb）
过滤精度(目/in)	10~300

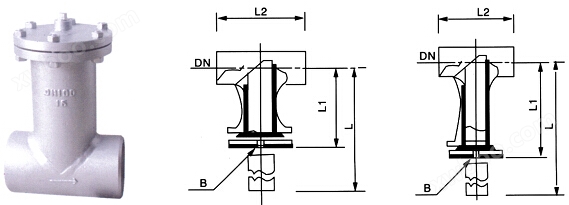

三、T型过滤器主要法兰连接尺寸表

公称通径 DN	安装尺寸			排放口			有效过滤面积(m3)	重量 kg
公称通径 DN	L	L1	L2	Ⅰ	Ⅱ	Ⅲ	有效过滤面积(m3)	重量 kg
50	298	158	268	R3/8"	DN20 平面	DN20 凸面	0.00277	13.6
65	337	179	304				0.00421	18.9
80	370	195.5	330				0.00552	24
100	432	225	382				0.0088	36.3
150	557	280	482				0.01696	68.9
200	678	332.5	578				0.0355	140
250	791	383	66				0.0529	216.2
300	918	437	768				0.0686	215.

四、T型过滤器主要对焊连接尺寸表

公称通径 DN	安装尺寸			排放口			有效过滤面积(m3)	重量 kg
公称通径 DN	L	L1	L2	Ⅰ	Ⅱ	Ⅲ	有效过滤面积(m3)	重量 kg
50	402	222	46	R1/3"	DN20 平面	DN20 凸面	0.00387	8.9
65	469	255	76				0.00592	12.6
80	512	282	89				0.00811	15.8
100	590	330	105				0.013	23.4
150	773	423	143	R3/4"			0.026	47.2
200	951	510	178				0.0459	98.4
250	1099	599	216				0.0706	154.7
300	1291	691	254				0.0942	232.
