JD745X多功能水泵控制阀

简要描述：JD745X多功能水泵控制阀主要用于控制工业项目当中的水泵，多功能水泵控制阀由主阀和调节阀及接管系统组成，阀体采用直流式阀体，主阀控制室为膜片式或活塞式的双控制室结构，控制室比一般水力控制阀增加了一个，增加了对主阀的控制功能，实现了对水泵出口的缓慢开启、全开、缓闭、截止等多功能控制，实现了一个阀门、一次调节对水泵出口的多功能控制

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

JD745X多功能水泵控制阀主要用于控制工业项目当中的水泵，多功能水泵控制阀由主阀和调节阀及接管系统组成，阀体采用直流式阀体，主阀控制室为膜片式或活塞式的双控制室结构，控制室比一般水力控制阀增加了一个，增加了对主阀的控制功能，实现了对水泵出口的缓慢开启、全开、缓闭、截止等多功能控制，实现了一个阀门、一次调节对水泵出口的多功能控制。此种阀门一般安装安装在高层建筑给水系统以及其它给水系统的水泵出口管道上。防止质倒流，防止水锤及水击现象的产生。兼具电动阀。逆止阀和水锤消除器三种功能。可有效地提高供水系统的安全可靠性。一主要应用于：市政、建筑、钢铁、冶金、石油、化工、煤气（天然气）、食品、医药、电站、核电等领域的取水、送水、潜水、污水泵房及石油等相关行业。

一、JD745X多功能水泵控制阀产品特点：

1、安全可靠性高。具有速闭、缓闭以及吸能腔三种消除水锤措施，而且动作完全联锁，不会产生误动作。
2、无需操作控制。当水泵启停时，巧妙地利用阀门两端的介质及其压力差作为驱动介质和控制动力，使阀门自动按水泵操作规程的要求进行动作。
3、无需专业调试。阀门动作不受液位高差和出水压力以及水泵流量变化的影响，适应范围广。
4、基本无需维修，寿命长。
5、节能效果明显。利用进口端的压力进入下腔支撑膜片压板及阀杆的重量，阻力损失小。

二、JD745X多功能水泵控制阀技术参数：

1、公称压力：1.0MPa、１.6MPa、2.5MPa
2、最低动作压力：0.05MPa
3、适用介质：水
4、适用温度：0～80℃
5、缓闭时间：3～120s（可调节）
6、水锤峰值：≤1.3倍水泵出口额定压力
7、水泵最高反转速度：≤1.2倍水泵额定转速
8、阻力损失：比旋启式止回阀减少约31%。

三、JD745X多功能水泵控制阀外形连接尺寸：

DN	L	H	D			D1			n-d
DN	L	H	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa
50	205	293	165	165	165	125	125	125	4-18	4-18	4-18
65	216	328	185	185	185	145	145	145	4-18	4-18	8-18
80	250	364	200	200	200	160	160	160	8-18	8-18	8-18
100	320	418	220	220	235	180	180	190	8-18	8-18	8-22
125	365	481	250	250	270	210	210	220	8-18	8-18	8-26
150	415	543	285	285	300	240	240	250	8-18	8-22	8-26
200	500	673	340	340	360	295	295	310	8-18	12-22	12-26
250	605	792	395	405	425	350	355	370	12-22	12-26	12-30
300	698	927	445	460	485	400	410	430	12-22	12-26	16-30
350	787	257	505	520	555	460	470	490	16-22	16-26	16-33
400	914	1188	565	580	620	515	525	550	16-22	16-30	16-33
450	978	1281	615	640	670	565	585	600	20-26	20-30	20-36
500	978	1256	670	715	730	620	650	660	20-26	20-30	20-36
600	1200	1600	780	840		725	770		20-30	20-36
700	1450	1750	895	910		840	840		24-30	24-36
800	1560	1900	1015	1025		950	950		24-33	24-36
900	1800	2100	1110			1050			28-33
1000	2000	2400	1230			1160			28-33

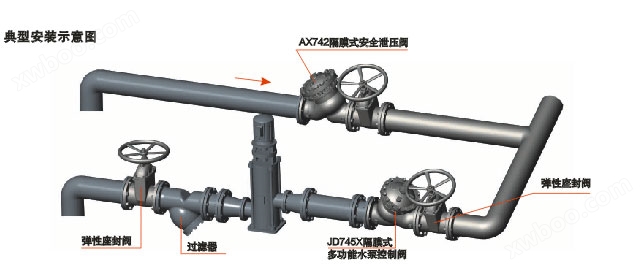

四、JD745X多功能水泵控制阀产品安装示意图：

客户订购须知：

尊敬的客户您好，欢迎访问本公司水力控制阀系列给排水网站网站，如果您订购JD745X多功能水泵控制阀产品请参照上述介绍参数确定您您订购的DN、压力、材质等相关信息，可以直接向本公司销售部订购。如果客户需要非标型JD745X多功能水泵控制阀产品需要咨询本公司工程师联系订购非标型产品或者选择型，欢迎客户访问本公司官方网站：http://www.slkzvalve.com 获取更多的产品信息。

咨询电话：
工奥阀门公司多功能水力控制阀系列产品为大家推荐：AX742X(730X)BFAX107X安全泄压阀 100X遥控浮球阀、200X减压阀、300X型缓闭止回阀、400X流量控制阀、500X泄压阀、600X水力电动控制阀、700X水泵控制阀、800压差旁通平衡阀、900X紧急关闭阀、 H712X杠杆浮球阀、W100D定水位阀、LS920X煤矿专用减压阀、BFDZ701X液力自动控制阀、DS101X活塞式多功能水泵控制阀、LS790M爆管紧急关断阀、LS735S压力波动预止阀、 F745X活塞式遥控浮球阀、J145X隔膜式电动遥控阀等等
