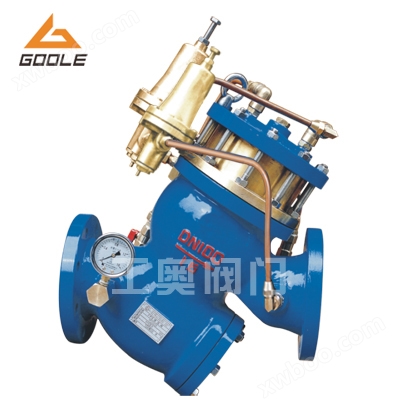

YQ980010型过滤活塞式预防水击泄放阀

简要描述：YQ980010型过滤活塞式预防水击泄放阀该多用阀由一个Ｙ型宽阀腔带过滤器的主阀、一个三通式低压导阀各一个三通式高压导阀组成，当意外断电、水泵关机、水泵启动等情况时，产生一个低压波动，这时低压导阀开启与大气相通，活塞上腔压力下降，主阀开启泄水，并在回水高压到来时，保持找开状态，当管网压力增至工况压力时，低压导阀和主阀都缓慢关闭

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

YQ980010型过滤活塞式预防水击泄放阀该多用阀由一个Ｙ型宽阀腔带过滤器的主阀、一个三通式低压导阀各一个三通式高压导阀组成，当意外断电、水泵关机、水泵启动等情况时，产生一个低压波动，这时低压导阀开启与大气相通，活塞上腔压力下降，主阀开启泄水，并在回水高压到来时，保持找开状态，当管网压力增至工况压力时，低压导阀和主阀都缓慢关闭。

当管网压力超过安全值时，高压导阀立即开启与大气相通，主阀开时开启泄水降压，当压力恢复到正常状态后，导阀和主阀逐步关闭。

过滤活塞式预防水击泄放阀可广泛应用自来水公司泵房入空调、给排水和各类工矿企业的供水管网中，如同其它排放阀一样可安装在靠近水泵的Ｔ型连接管上，事实上在任何压力管网中，引阀能防止超压或水锤对管网的破坏，起到对管网安全的保险作用。

一、YQ980010型过滤活塞式预防水击泄放阀技术参数：

公称压力PN (MPa)	1.6	2.5
公称通径DN (mm)	40 50 65 80 100 150 200 250 300
强度试验压力 (MPa)	2.40	3.75
密封试验压力 (MPa)	1.76	2.75
低压导阀设定压力	≥0.1MPa
高压导阀设定压力	≤1.6MPa	≤2.5MPa
适用温度	0～100℃
环境温度	－30～350℃
适用介质	水

二、YQ980010型过滤活塞式预防水击泄放阀特点：

1、Ｙ型宽体阀腔，流阻小，抗汽蚀性强，无噪音。
2、操作方便，只要分别对二个导阀上的调节摞栓进行调节，即可实现高、低压的设定。
3、设定的高、低压力稳定可靠，排放灵敏。
4、既可在意外断电时保护水泵系统免受水锤冲击，又可保证超压时管网安全供水。
5、由介质自身压力自控，无需外供驱动源。
6、自带过滤装置及防震压力表，使安装尺寸缩短约４０％，减少占用空间，节省投资成本。
7、内外表面均喷环保涂层，确保产品的防腐及

客户订购须知：

尊敬的客户您好，欢迎访问本公司水力控制阀系列给排水网站网站，如果您订购YQ980010型过滤活塞式预防水击泄放阀产品请参照上述介绍参数确定您您订购的DN、压力、材质等相关信息，可以直接向本公司销售部订购。咨询电话：

工奥阀门公司过滤活塞式控制阀系列产品为您推荐：YQ98001型过滤活塞式可调减压阀、FA49H防爆波阀、活塞式水锤吸纳器、FA49H防爆波阀、YQ98002过滤活塞式安全泄压阀、YQ98003型过滤活塞式遥控浮球阀、YQ98004型过滤式缓闭止回阀、YQ98005过滤活塞式电动浮球阀、YQ98006过滤活塞式电磁控制阀、YQ98007型过滤活塞式高度水位控制阀、 YQ98008型减压紧急关闭阀
