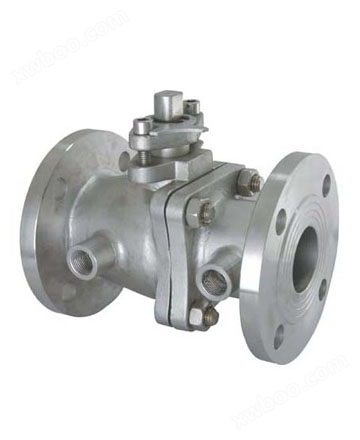

夹套保温钛球阀

简要描述：保温球阀也称夹套球阀，是在球阀的基础上焊装金属夹套，用于注入蒸汽或其它保温、保冷介质，确保阀内介质能够正常工作

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

详细介绍

一.夹套保温钛球阀概述

夹套保温钛球阀的夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有夹套的连接口。由于增加了夹套，此种钛球阀的连接法兰尺寸要比同一规格普通钛球阀的连接法兰大一到两个规格，但结构长度与同规格的阀门相同，端面连接方式有法兰及对夹两种，夹套中可自由地流过蒸汽或其它热的保温介质，确保粘稠介质可顺畅地流过阀门。夹套保温钛球阀主要用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。

二.夹套保温钛球阀具有以下优点：

1．流体阻力小，其阻力系数与同长度的管段相等。

2．结构简单、体积小、重量轻。

3．紧密可靠，目前钛球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。

4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

5．维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

保温钛球阀主要尺寸表

公称通径Dn	L	日标、美标-JJS 10K(ANSI 150lb)						日标、美标-JJS 20K(ANSI 300lb)
公称通径Dn	L	D	G	T	F	C	N-h	D	G	T	F	C	N-h
20	117	117	127	73	1.6	98.5	4-16	156	73	20.7	1.6	114.5	4-16
25	127	127	152	92	1.6	120.5	4-19	165	92	22.3	1.6	127	8-19
40	165	165	178	105	1.6	139.5	4-19	190	105	25.4	1.6	149	8-22
50	178	178	190	127	1.6	152.5	4-19	210	127	28.6	1.6	168	8-22
8	229	229	279	216	1.6	241.5	8-22
100	254	254	343	270	1.6	298.5	12-25
150	292	292	406	324	1.6	362.5	12-25
200	330	330	533	413	1.6	476.0	12-29

保温钛球阀主要尺寸表

压力	口径	L	D	D1	D2	B	Z-Φd	3-G
16	15	108	135	100	78	16	4-18	3-8
	20	117	145	110	85	16	4-18	3-8
	25	127	160	125	100	16	4-18	3-8
	32	140	180	145	120	18	8-18	1/2
	40	165	180	145	120	18	8-18	1/2
	50	178	195	160	135	19	8-18	1/2
	65	203	245	210	185	21	8-18	1/2
	80	229	280	240	210	23	8-23	1/2
	100	254	335	295	265	24	12-23	1/2
	125	267	335	295	265	24	12-23	1/2
	150	292	405	355	320	28	12-25	1/2
	200	330	520	470	435	32	16-25	1/2
25	15	108	135	100	78	18	4-18	3-8
	20	117	145	110	85	18	4-18	3-8
	25	127	160	125	100	20	4-18	3-8
	32	140	180	145	120	20	8-18	1/2
	40	165	180	145	120	22	8-18	1/2
	50	178	195	160	135	22	8-18	1/2
	65	203	230	190	160	26	8-23	1/2
	80	229	300	250	218	28	8-25	1/2
	100	254	360	310	278	30	12-25	1/2
	125	267	425	370	332	30	12-30	1/2
	150	292	425	370	332	32	12-30	1/2
	200	330	550	490	448	40	16-34	1/2

三、技术规范：
   设计标准：GB/T12236、API6D
    结构长度：GB/T12221、ASME B16.10
    连接法兰：HG、GB、JB、API、ANSI、DIN、

试验标准：JB/T9092、GB/T13927、API598

四、夹套保温钛球阀主体材料：
       阀体、阀盖：TA1、TA2、TA10、Gr2、Gr3
     球体：TA1、TA2、TA10、Gr2、Gr3
     阀杆：TA1、TA2、TA10、TC4、Gr2、Gr3、Gr5
     夹套：TA2、GR3
     密封圈：PTFE、RPTFE、PPL、PEEK...
