F43X-10双封自净式防逆水封阀,F43X防逆水封阀

简要描述：F43X-10双封自净式防逆水封阀(F43X防逆水封阀)是工奥阀门公司研究人员参照国外技术，结合国内的实际情况研发的最新型产品，主要应用干清、蓄水池溢流管道上．平时固阀内有水封可阻止下水管道臭气进入清水池，因太雨或下水道堵塞等造成雨污水管水位增高时可阻止污水倒灌清水池，是良好的供水卫生保护装置

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

浅析四类液压阀辅助加工技术

详细介绍

F43X-10双封自净式防逆水封阀(F43X防逆水封阀)是工奥阀门公司研究人员参照国外技术，结合国内的实际情况研发的最新型产品，主要应用干清、蓄水池溢流管道上．平时固阀内有水封可阻止下水管道臭气进入清水池，因太雨或下水道堵塞等造成雨污水管水位增高时可阻止污水倒灌清水池，是良好的供水卫生保护装置。

一、F43X-10双封自净式防逆水封阀主要性能
F43X防逆水封阀结构简单，溢流顺畅无阻，具有双重水封作用。阻隔臭气及污水倒灌，性能可靠，效果良好，且污水倒灌时所带杂物亦不影响密封性能。

二、F43X-10双封自净式防逆水封阀工作原理
F43x-10防逆水封目主要由带存水弯的阀体及浮球盖板组件等组成．带浮球的盖板盖在阀体的密封阀座上，将阀腔分成内外两部分，内腔为清水部分，外腔通排水管道，当内腔充满清水时，目位于内脏的浮球作月，盖板压力降低，易于开启通流。溢流停止后，盖扳可自行复位．盖严阀座．从而可严格组断臭气殛污水倒灌。如果水池进水口浮球阀*关良好．数年不溢流，阀腔无水，浮球可加重盖板重量．更好地盖严目座，目样可严格姐隔臭气及防止雨，污水倒灌清水池。如果污水进入阀体外腔．所带杂物仅能粘附在盖板外表面，不影响盖柱封严阗座。故该防逆水月工作可靠．效果好，不易出故障。且当有杂物沉淀时．T次溢流时可自动冲出阀体。

三、F43X-10双封自净式防逆水封阀技术参数
公称压力：PNl 6—2 5M Pa
公称通径：1 5～300
容气腔压力(占管道压力百分数)50～70％
适用介质无杂物的清水、污水
适用介质温度0～80℃
法兰标准：68／T l 7241 6 68／T 91 1 3
试验标准：GB／T l 3927 APl 598

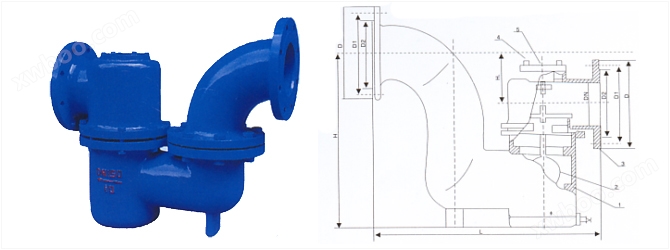

四、F43X-10双封自净式防逆水封阀主要外形尺寸

DN	D	D1	D2	L	H	H0
80	200	1 60	135	500	380	85
100	220	180	155	560	420	85
150	285	240	210	690	51 0	85
200	340	295	265	825	600	95
250	395	350	320	945	700	95
300	445	400	368	1065	795	95
400	565	51 5	480	1308	930	100
500	670	620	582	1531	1080	100
600	780	725	682	1770	1250	100
700	895	840	794	2013	1440	120
800	1015	950	901	2246	1610	120
900	1115	1050	1010	2450	1810	120
1000	1230	1160	1110	2695	1940	120
1200	1 455	1 380	1320	2700	1780	140
1400	1 675	1 590	1530	31 00	2080	1 40

五、F43X-10双封自净式防逆水封阀使用注意事项：

F43X防逆水封阀装于清水池溢流管上，以前的防逆水封阀（图2）及存水弯（图3）或溢流井（图4）在阀内无水时，均不能阻隔臭气进入清水池，而当清水池进口浮球鞋阀很好时，尤其是新建水池，往往很少溢流甚至数年无溢流，因而，上述三种装置均不能防止下水道臭气进入清水池，而本防逆水封阀的盖板浮球结构则可无论是否有水均可阻隔臭气，保持清水池良好的卫生状况。

客户订购须知：

尊敬的客户您好，欢迎访问本公司水力控制阀系列给排水网站网站，如果您订购F43X-10双封自净式防逆水封阀产品请参照上述介绍参数确定您您订购的DN、压力、材质等相关信息，可以直接向本公司销售部订购。如果客户需要非标型F43X-10双封自净式防逆水封阀产品需要咨询本公司工程师联系订购非标型产品或者选择型，销售及工程师咨询电话：

其他排水阀为您推荐使用： FA49H防爆波阀、活塞式水锤吸纳器
