D341J-10衬胶蝶阀

简要描述：

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

产品[衬胶蝶阀]的详细资料： 产品名称：法兰衬胶蝶阀 产品特点：设计与制造：GB12238 结构长度：GB12221（13系列）法兰连接尺寸：GB4216 D41J半衬衬胶蝶阀 部件列表：1、阀体 2、阀座 3、蝶板 4、阀杆 二、用途： 密封圈材料代号 适用温度 适用介质 NR ≤85℃ 水、空气、酸碱类 CR ≤85℃ 水、煤气、酸碱类 NBR ≤100℃ 水、油品 CPDM ≤120℃ 水、蒸汽、一般酸碱类 FKM ≤150℃ 水、蒸汽、强酸碱类 三、材料： 阀体 铸铁、球墨铸铁、碳钢、不锈钢 蝶板 铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料 阀杆 碳钢镀镍磷、不锈钢 阀座密封圈 天然胶NR、氯丁胶CR、丁腈胶NBR、三元乙丙胶EPDM、氟橡胶FKM 气动装置 组合件 压力等级：PN（MPa）　1.0　1.6 四、测试： 衬里层：电火花检测 试验与检验按GB/T13927标准 公称压力：PN（MPa） 阀体：PN×1.5 密封：PN×1.1 任选附件：蜗轮装置、气动装置、电动装置 本厂可生产以下规格和型号蜗轮传动法兰衬胶蝶阀：D341J-10、D341J-16、D341J-10C、D341J-16C、D341J-10P、D341J-16P  DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600、DN700、DN800、DN900、DN1000、DN1200；详细参数和价格，请联系我司，谢谢！
   本厂可生产以下规格和型号蜗轮传动对夹式衬胶蝶阀：D371J-10、D371J-16、D371J-10C、D371J-16C、D371J-10P、D371J-16P  DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600、DN700、DN800、DN900、DN1000、DN1200；详细参数和价格，请联系我司，谢谢！

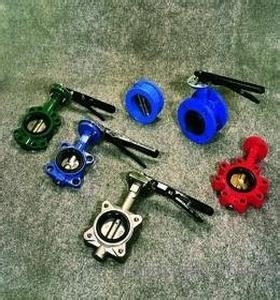

   蝶阀简介：蝶阀(butterfly valve)又叫翻板阀，是一种结构简单的调节阀。蝶阀是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流用。
蝶阀按密封面可分为软密封蝶阀、硬密封蝶阀；按连接方式可分为对夹式蝶阀，法兰式蝶阀、焊接式蝶阀；按驱动方式可分为手动蝶阀，涡轮蝶阀、气动蝶阀、电动蝶阀、电液联动蝶阀等。
一、永嘉工奥阀门有限公司可生产以下蝶阀：
（1）、软密封蝶阀（阀座有丁腈橡胶，EPDM，四氟乙烯；阀体材质有：铸铁、球墨铸铁、铸钢、不锈钢；蝶板材质有铸铁、球墨铸铁、铸钢、不锈钢、青铜、DIN1.4469/1.4529/2507、哈氏合金等）
1.手动软密封蝶阀D71X-10/D41X-10/D71F-10S/D71F-10F DN40-800；
2.涡轮传动软密封蝶阀D371X-10/D341X-10 DN40-1200；
3.气动软密封蝶阀D671X-10/D641X-10 DN40-1200；
4.电动软密封蝶阀D971X-10/D941X-10/D971X-10S/D971X-10F DN40-1200
（2）、硬密封蝶阀（阀体材质有铸钢、不锈钢；压力1.0-6.4Mpa；有对夹、法兰、焊接等）
1.手动偏心蝶阀D73H-16C/D43H-16C/D73W-16P/D43W-16P          DN50-200；
2.涡轮传动偏心蝶阀D373H-16C/D343H-16C/D373W-16P/D343W-16P   DN50-1200；
3.气动偏心蝶阀D673H-16C/D643H-16C/D673W-16P/D643W-16P       DN50-1200；
4.电动偏心蝶阀D973H-16C/D943H-16C/D973W-16P/D943W-16P       DN50-1200；
5.通风蝶阀TD41H-6C/TD341H-6C/TD641H-6C/TD941H-6C DN100-2000
        TD41W-6P/TD341W-6P/TD641W-6P/TD941W-6P DN100-2000
TD41W-6C/TD341W-6C/TD641W-6C/TD941W-6C DN100-2000
        QD41W-6C/QD341W-6C/QD641W-6C/QD941W-6C DN100-2000
QD41H-6C/QD341H-6C/QD641H-6C/QD941H-6C DN100-2000
        QD41W-6P/QD341W-6P/QD641W-6P/QD941W-6P DN100-2000
二、我公司蝶阀产品严格按照国家标准生产：
GB/T12238-2008法兰和对夹连接弹性密封蝶阀标准
JB/T8527-1997金属密封蝶阀标准
JB/T8692-1998烟道通风蝶阀标准
三、为确保产品质量，订货时请提供以下详细参数：
新项目用户请提供设计院设计的型号，更换配件用户请提供之前使用的产品型号或以下参数：
1. 使用什么介质；  2. 介质的温度；
3. 介质的CV值；   4. 工作压力；
5. 传动方式；      6. 连接方式；
7. 结构形式；      8. 公称通径等
