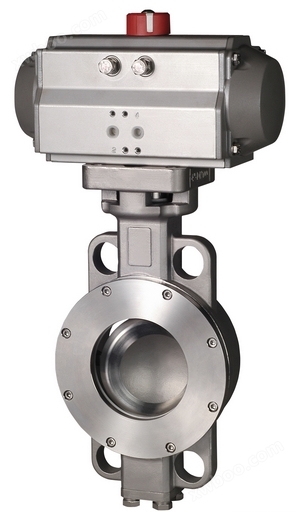

气动对夹钛蝶阀

简要描述：气动对夹蝶阀是一种三偏心金属密封结构的蝶阀，其密封型式为金属对金属密封，可调换金属密封圈对金属密封、钛板与高性能四氟（石墨）复合板密封圈对金属密封

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

详细介绍

气动对夹式钛蝶阀的优点：

1.结构长度和总体高度较小；

2.开启和关闭速度快；

3.且具有良好的流体控制特性。

4.耐腐蚀性强

注意事项：

气动对夹式钛蝶阀在工况介质中出现点缝隙及应力腐蚀倾向，自然爆炸，重视因各种原因使钛吸氢产生氢脆等灾难性破坏因素，因此，严禁钛阀门在可能出现以上破坏的工况环境中使用。

气动对夹钛蝶阀规格参数：
压力等级： PN1.0-4.0Mpa　Class150-300Lb
公称通径：DN50-DN1200　　2"-48"

气动对夹钛蝶阀技术规范：
设计标准：GB/T12238、JB/T8527、MSS SP-68、API609
结构长度：GB/T12221、API6D、ASME B16.10
连接法兰：HG、GB、JB、API、ANSI、ISO、BS、DIN、NF、JIS
试验标准：JB/T9092、GB/T13927、API598

气动对夹钛蝶阀主体材料：
阀体：TA1、TA2、TA10、Gr2、Gr3
蝶体：TA1、TA2、TA10、Gr2、Gr3
阀杆：TA1、TA2、TA10、TC4、Gr2、Gr3、Gr5
密封圈：TA1、TA2+PTFE、柔性石墨

气动对夹钛蝶阀适用介质：氧化性腐蚀介质。
