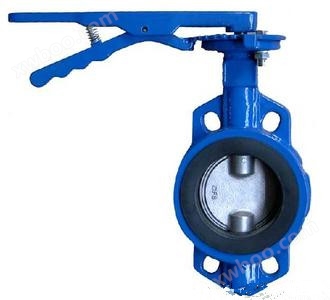

D371J衬胶蝶阀

简要描述：一、D371J蜗轮对夹式衬胶蝶阀产品概述 D371J蜗轮对夹式衬胶蝶阀适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺造纸等给排水、气体管道上作调节流量和截滶介质的作用

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

一、D371J蜗轮对夹式衬胶蝶阀产品概述

D371J蜗轮对夹式衬胶蝶阀适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺造纸等给排水、气体管道上作调节流量和截滶介质的作用。其主要特点为：设计新颖、合理、结构独特，重量轻，启闭迅速；操力矩小，操作方便，省力灵巧；可以任何位置安装、维修方便；密封件可以更换、密封性能可靠达到双向密封零泄漏；密封材料耐老化、耐腐蚀、使用寿命长等特点。

二、D371J蜗轮对夹式衬胶蝶阀主要零部件材料表

阀体	铸铁、球墨铸铁、碳钢、不锈钢
蝶板	铸铁、球墨铸铁、碳钢、不锈钢、碳钢完全包覆橡胶或氟塑料
阀杆	碳钢镀镍磷、不锈钢
阀座密封圈	天然胶NR、氯丁胶CR、丁胶NBR、三元乙丙胶EPDM、氟橡胶FKM
蜗轮装置	组合件

三、D371J蜗轮对夹式衬胶蝶阀主要外形和连接尺寸及重量表

公称通径	公称压力	工作压力	L	D	D1	n-Φd	H1	H2	Do	H3	A	B	质量 (KG)
40	1.0MPa	1.0MPa	33	150	110	4-18	55	100	150	62	164	125	6
50			43	165	125	4-18	64	120	150	62	164	125	7
65			46	185	145	4-18	80	120	208	62	164	125	10
80			46	200	160	8-18	112	130	260	62	164	125	11
100			52	220	180	8-18	90	140	275	62	164	125	12
125			56	250	210	8-18	112	160	350	106	289	200	18
150			56	285	240	8-22	135	175	350	106	289	200	29
200			60	340	295	8-22	160	210	240	106	289	200	34.5
250		0.6MPa	68	395	350	12-22	206	235	240	106	289	200	44
300			78	445	400	12-22	232	273	320	112	370	253	64.5
350			78	505	450	16-22	263	310	320	112	370	253	75.5
400			102	565	515	16-26	295	340	400	270	562	280	156
450			114	615	565	20-26	327	370	400	270	562	280	171.5
500			127	670	620	20-26	358	399	400	270	562	280	206.5
550		0.4MPa	140	730	675	20-30	384	430	400	270	562	280	215
600			154	780	725	20-30	474	460	500	270	562	280	283
700			165	895	840	24-30	486	510	500	125	503	443	426
800			190	1015	950	24-33	591	672	500	200	513	531	550
900			203	1115	1050	28-33			500	200	513	531	1070
1000			216	1230	1160	28-36	721	800	550	273	713	815	1296

四、D371J蜗轮对夹式衬胶蝶阀主要技术参数

公称通径	DN(mm)	50~1000
公称压力	PN(MPa)	0.6	1.0	1.6
试验压力 Ps(MPa)	强度试验	0.9	1.5	2.4
	密封试验	0.66	1.1	1.76
	气密封试验	0.6	0.6	0.6
适用介质	空气、水、污水、蒸汽、煤
