XD371X信号蝶阀

简要描述：信号蝶阀XD371X-16具有结构简单，密封可靠，开启轻便、寿命长、维护方便等优点

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

信号蝶阀XD371X-16具有结构简单，密封可靠，开启轻便、寿命长、维护方便等优点。故被广泛地应用于给排水、建筑消防等系统各种管道上，尤其在消防管路中。本信号阀可明白无误的显示出阀门开关状态，具有直观、清晰、可靠的反映出消防系统中的工作状态，所以广泛、大量的适用于消防系统中。

产品名称：信号蝶阀
产品型号： XD371X
产品口径： DN50～DN2000
产品压力： 1.0-6.4Mpa
产品材质：铸钢、不锈钢、合金钢等

信号蝶阀一般安装在两个部位：楼层水平干管水流指示器前端；主干管湿式报警阀前端。楼层水平干管安装信号蝶阀的作用，一是当楼层喷啉系统需要维修时，关闭此阀，打开末端放水，放空本楼层喷淋系统内的水，进行维修；二是喷淋系统内是不允许无水的，当这个蝶关闭时，会传输一个信号给消防报警系统，消防报警系统接收一个监视信号（所以叫信号蝶阀），提示这个楼层的消防喷淋系统是无水状态，应快速维修。湿式报警阀前端的信号蝶阀作用与楼层主干管蝶阀的作用差不多，一是维修，二是提示喷淋系统内有信号蝶阀关闭，应尽早维修。

【性能参数】

型号		XD371X-10	XD371X-16
工作压力（MPa）		1.0	1.6
适用温度（℃）		≤65
适用介质		水等
材料	阀体	铸铁
	蝶板	球墨铸铁（表面尼龙覆层）
	阀杆	铬不锈钢
	阀座	丁晴橡胶
	填料	O形橡胶圈

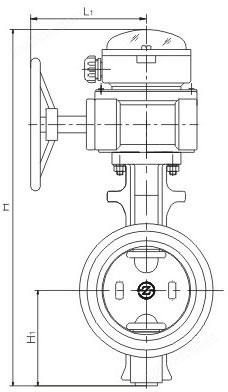

主要外形和连接尺寸

XD71X-10
通径（mm）	L	D	K	n-Фd	H	H1	W	W1
50	43	165	125	4-Ф18	80	320	266	90
65	46	185	145	4-Ф18	89	330	266	90
80	46	200	160	8-Ф18	95	340	266	90
100	52	220	180	8-Ф18	114	360	266	90
125	56	250	210	8-Ф18	127	380	266	90
150	56	285	240	8-Ф22	139	390	266	90
200	60	340	295	8-Ф22	175	525	125	90
250	68	395	350	12-Ф22	203	555	125	90
300	78	445	400	12-Ф22	242	610	190	90
