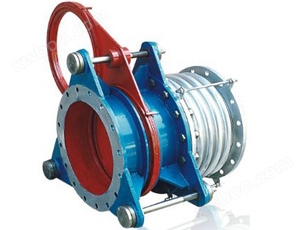

F43CX手动扇形眼镜阀

简要描述：F3CX手动扇形眼镜阀概述手动扇形眼镜阀用在短时间操作，这边便于手轮工作，长时间需要开关介质流通的建议安装电动或者是气动扇形眼镜阀

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

F3CX手动扇形眼镜阀概述

手动扇形眼镜阀用在短时间操作，这边便于手轮工作，长时间需要开关介质流通的建议安装电动或者是气动扇形眼镜阀。

手动扇形眼镜阀用于较长管路中（注：不能作为管路的补偿器），可以补偿阀门启闭过程中产生的阀体轴向位移，减小阀门的启闭力矩。根据大口径阀门的特点，阀体设计成三角形结构，加强了阀门的整体刚性，橡胶密封圈分别安装在左、右阀体上。

二、主要性能指标

公称压力MPa	0.25	0.15	0.10	0.05
密封试验压力MPa	0.275	0.165	0.11	0.055
强度试验压力MPa	0.40	0.225	0.15	0.075
适用温度℃	丁腈橡胶		硅橡胶	氟橡胶
适用温度℃	＜120		＜250	＜300
适用介质	煤气等有毒、有害、易燃气体
采用标准	连接法兰尺寸符合JB/T81-94标准，检测方法符合GB/T13927-92标准
主要零部件材料	阀体、闸板为碳钢；连接轴、伸缩器为碳钢或不锈钢；密封圈为橡胶

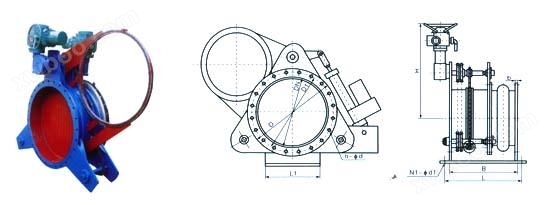

三、主要外形连接尺寸
