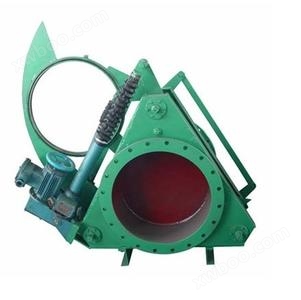

气动扇形盲板阀

简要描述：气动扇形盲板阀原理气动扇形盲板阀现在使用是非常广泛，也很受广大用户的喜欢，该阀是一种让气体介质流通或截止的一种阀门，具有检修方便、耐用等优点，经常用在矿企业，市政，环保等行业的气体介质的管路中，它又眼睛阀，该阀加了气动装置使用不需要人操控，使用方法简单易懂

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

气动扇形盲板阀原理

气动扇形盲板阀现在使用是非常广泛，也很受广大用户的喜欢，该阀是一种让气体介质流通或截止的一种阀门，具有检修方便、耐用等优点，经常用在矿企业，市政，环保等行业的气体介质的管路中，它又眼睛阀，该阀加了气动装置使用不需要人操控，使用方法简单易懂。

用各种方法（手动，电动，液动，电液动等）旋转连接左阀体和中阀体的三个螺母，使左阀体与中阀体分开一定距离，以使阀板旋转来控制管路中介质的流通和截止。

二、气动扇形盲板阀主要性能参数

公称压力MPa	0.25	0.15	0.10	0.05
密封试验压力MPa	0.275	0.165	0.11	0.055
强度试验压力MPa	0.40	0.225	0.15	0.075
驱动源	压缩空气0.4-0.6MPa 油压压力6.3MPa 3相380V50HZ
适用温度℃	丁腈橡胶		硅橡胶	氟橡胶
适用温度℃	-20-100		-20-200	-20-300
适用介质	煤气等有毒、有害、易燃气体
启闭时间S	≤60
主要零部件材料	阀体、闸板为碳钢；丝杆为合金钢；螺母为锰铜合金、球墨铸铁；伸缩器为不锈钢

三、气动扇形盲板阀主要外形连接尺寸
