ZCZG(ZCZH)高温高压电磁阀

简要描述：ZCZG(ZCZH)高温高压电磁阀采用金属硬密封，提高了使用温度

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

详细介绍

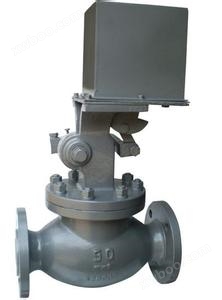

ZCZG(ZCZH)高温高压电磁阀

本阀是先导直动型的电磁阀，其通用介质范围较广，如电站抽气管道疏水系统和蒸发器的排气系统中，主要是对管道中的介质进行双位自动调节和远程控制。

ZCZG(ZCZH)高温高压电磁阀结构特点

耐高温：采用金属硬密封，提高了使用温度。介质流体温度可达425℃
耐磨：选材合理，阀杯和导向套间巧妙地利用流体的润滑作用，减少磨损。
采用杠杆原理保证线圈和阀体彻底隔离。

ZCZG(ZCZH)高温高压电磁阀结构原理

电磁阀电磁铁通电时，连杆被提升，带动转轴转动，副阀打开。由于副阀被开启，
主阀阀杯上部的压力流体被排出，因此主阀阀杯下部的压力比上部高，这样下部的压力将主阀阀杯向
上推开。主阀被打开后，上下压力相等，阀杯在电磁力、上下压力作用下，置于平衡状态，阀门开
通。断电时在衔铁自重及返回弹簧作用下，关下副阀，副阀关闭后，随之主阀阀杯上部的压力升高而
将主阀阀杯压下，达到断流密封作用，阀门关闭。

ZCZG(ZCZH)高温高压电磁阀技术参数

介质温度℃	ZCZG	≤250
	ZCZH	≤400
公称压力（MPa）	ZCZG	2.5
	ZCZH	4.0
工作压差（MPa）	ZCZG	0.1-2.5
	ZCZH	0.1-4.0
公称通径（MPa）	15	20	25	32	40	50	65	80	100
功耗	130VA				480VA
电源电压	AC220V DC 24V 其余规格可作特殊订货
额定流量系数（KV）	3.8	7.4	10.3	18.8	25.7	41	58	85	154
泄漏量（ml/min）	按JB/T7352-94·F规定
