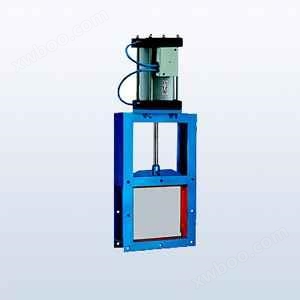

气动插板阀

简要描述：气动插板阀工作原理与介绍 气动插板阀主要用于对密封性要求不高的低压气管线、粉料管线等，利用插板进行节流，可以进行一定程度的调节，我们常用的老式炉子的烟囱口前总有插板，全打开空气流通的顺火就旺些；插深点火就小点；全插死了，还是漏风，一般也灭不了

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

相关新闻

RELATED NEWS
详细介绍

气动插板阀工作原理与介绍

气动插板阀主要用于对密封性要求不高的低压气管线、粉料管线等，利用插板进行节流，可以进行一定程度的调节，我们常用的老式炉子的烟囱口前总有插板，全打开空气流通的顺火就旺些；插深点火就小点；全插死了，还是漏风，一般也灭不了。

插板阀是一种粉料、晶粒料、颗粒料及小块物料输送管道，调节或切断物料流量的主要控制设备，广泛地应用于冶金、矿山、建材、化工等行业系统中，控制物料的流量调节或切作用

气动插板阀主要零件材料：



零件名称

材料

零件名称

材料

阀体

1CF18Ni9TiCF8M
CF8 CF3M
CF3 WCB

阀杆

1CF18Ni9Ti

阀座密封圈

橡胶或PTEF

支架

不锈钢

阀体间密封垫片

橡胶或PTEF

填料压盖

不锈钢

阀体

1CF18Ni9TiCF8M
CF8 CF3M
CF3 2CF13

填料

石墨或PTFE

阀体装置螺栓

B7

填料压盖螺栓

B7



气动插板阀性能参数：



静压寿命实验次数

金属密封

DN≤150mm

1200次times

DN≥200-400mm

1000次times

DN≤450mm

800次times

非金属密封

DN≤150mm

1400次times

DN≤200-400mm

1200次times

DN≤450mm

1000次times



气动插板阀主要外形及连接尺寸：



DN

L

φ1

H

H2

n-M

汽缸直径(mm
Cylinder Diamter

PN0.6

PN1.0

50

40



125

397

51

4-M16

50

65

40



145

418

67

4-M16

65

80

50



160

579

82

4-M16

80

100

50



180

612

102

8-M16

100

125

50



210

710

127

8-M16

125

150

60



240

816

152

8-M20

150

200

60



295

990

202

8-M20

200

250

70



350

1106

253

12-M20

250

300

70

70

400

1264

303

12-M20

300

350

80

80

460

1575

353

16-M20

350

400

80

80

515

1562

402

16-M22

400

450

90

90

565

1750

452

20-M22

450

500

90

90

620

1994

502

20-M22

500

600

100

100

725

2040

603

20-M27

600





气动插板阀具有结构简单、操作灵活、重量轻、无卡组、特别适用于各种固体物料、50mm左右、团状物料的输送及流量调节、安装不受角度限制、操作方便、能随时调节开度等优点。 咨询电话： ；手机。
