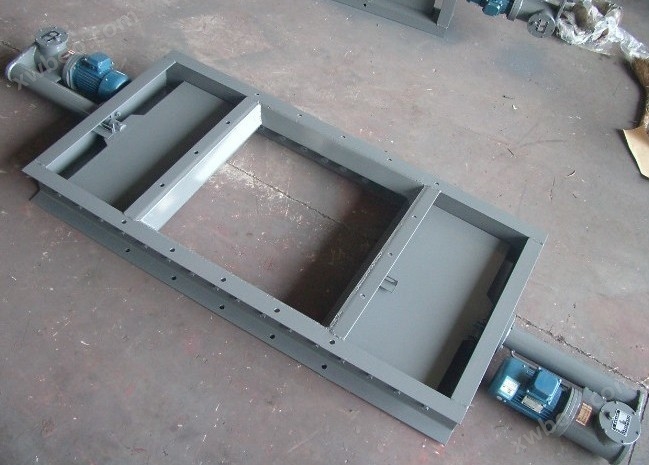

电液动单双向插板阀

简要描述：产品用用途电液动单双向插板阀是一种粉料、晶粒料、颗粒料及小块物料输送管道，调节或切断物料流量的主要控制设备，广泛地应用于冶金、矿山、建材、化工等行业系统中，控制物料的流量调节或切作用

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

产品用用途

电液动单双向插板阀是一种粉料、晶粒料、颗粒料及小块物料输送管道，调节或切断物料流量的主要控制设备，广泛地应用于冶金、矿山、建材、化工等行业系统中，控制物料的流量调节或切作用。

电液动单双向插板阀技术参数：

类别	A×A	B×B	C×C	L	H	n-d	重量
单向	200×200	256×256	296×296	820	100	8-Φ12	62
	250×250	306×306	346×346	930	100	8-Φ14	70.5
	300×300	356×356	396×396	1050	100	8-Φ14	81
	400×400	456×456	496×496	1400	100	12-Φ14	114
	450×450	510×510	556×556	1450	120	12-Φ18	130
	500×500	560×560	606×606	1610	120	16-Φ18	147
双向	600×600	660×660	706×706	1830	120	16-Φ18	169
	700×700	770×770	820×820	2130	140	20-Φ18	236
	800×800	870×870	920×920	2440	140	20-Φ18	303
	900×900	974×974	1030×1030	2660	160	27-Φ23	424
	1000×1000	10741074	1130×1130	2870	160	24-Φ23	636
说明	LMD-单向	I-手轮	距地面小于1.7米用手轮，大于1.7米用链轮链条节数M=0.105X-113（X是丝杆中心离地面度度）
说明			距地面小于1.7米用手轮，大于1.7米用链轮链条节数M=0.105X-113（X是丝杆中心离地面度度）
