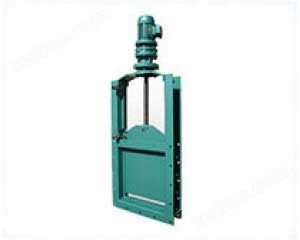

电动单双向插板阀

简要描述：电动单双向插板阀产品用途：电动单双向插板阀使用中注意事项及其特点:插板阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，插板阀只能作全开和全关,不能作调节和节流

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

电动单双向插板阀产品用途：

电动单双向插板阀使用中注意事项及其特点: 插板阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，插板阀只能作全开和全关,不能作调节和节流。闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异,通常为50,楔式插板阀的闸板可以做成一个整体，叫做刚性闸板。

也可以做成能产生微量变形的闸板,以改善其工艺性,弥补密封面角度在加工过程中产生的偏差,这种闸板叫做弹性闸板插板阀关闭时,密封面可以只依靠介质压力来密封,即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封,这就是自密封.大部分插板阀是采用强制密封的,即阀门关闭时，要依靠外力强行将闸板压向阀座,以保证密封面的密封性。

咨询电话：；手机

产品使用性能：

公称压力：0.05Mpa；介质流量：≤28m/s；工作温度：≤300℃；适用介质：无粘度的粉尘气体、固体粉料、小颗粒物料。

电动单双向插板阀技术参数：

类别	A×A	B×B	C×C	L	H	n-d	重量
单向	200×200	256×256	296×296	820	100	8-Φ12	62
	250×250	306×306	346×346	930	100	8-Φ14	70.5
	300×300	356×356	396×396	1050	100	8-Φ14	81
	400×400	456×456	496×496	1400	100	12-Φ14	114
	450×450	510×510	556×556	1450	120	12-Φ18	130
	500×500	560×560	606×606	1610	120	16-Φ18	147
双向	600×600	660×660	706×706	1830	120	16-Φ18	169
	700×700	770×770	820×820	2130	140	20-Φ18	236
	800×800	870×870	920×920	2440	140	20-Φ18	303
	900×900	974×974	1030×1030	2660	160	27-Φ23	424
	1000×1000		1130×1130	2870	160	24-Φ23	636
说明	LMD-单向	I-手轮	距地面小于1.7米用手轮，大于1.7米用链轮链条节数M=0.105X-113（X是丝杆中心离地面度度）
