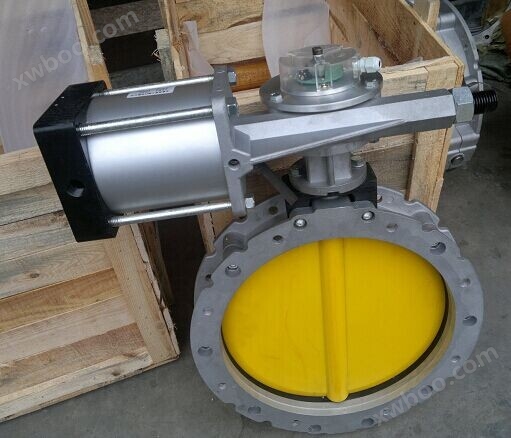

D671X气动粉尘蝶阀

简要描述：气动水泥蝶阀/气动粉尘蝶阀由两个采用重力浇铸而成的半阀体组成，半阀体为铝合金材料，旋转阀板采用高分子材料制作，具有良好的密封性

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

气动水泥蝶阀/气动粉尘蝶阀由两个采用重力浇铸而成的半阀体组成，半阀体为铝合金材料，旋转阀板采用高分子材料制作，具有良好的密封性。顶部及底部相同的圆法兰，具有一个顶部法兰以及一个折边部件，适用于一根柔性套管。粉体蝴蝶阀主要用于开关料箱，料斗以及装有粉状或是颗粒状物料的筒仓。可应用于所有粉状及颗粒物料的处理，阀门利用物料自身重力进行截流以及气动传输干性物料。粉体蝶阀可以安装在料斗、料箱、筒仓、螺旋或其他类型的输送机的下方，以及连接气动输送管道。由于此阀门的特殊结构以及工程材料的运用，它始终是一个非常经济且极高效的选择。

D671X气动粉尘蝶阀由两个采用重力浇铸而成的半阀体组成，半阀体为铝合金材料，旋转阀板采用高分子材料制作，具有良好的密封性。顶部及底部相同的圆法兰，具有一个顶部法兰以及一个折边部件，适用于一根柔性套管。

主要用于开关料箱，料斗以及装有粉状或是颗粒状物料的筒仓。可应用于所有粉状及颗粒物料的处理，阀门利用物料自身重力进行截流以及气动传输干性物料。可以安装在料斗、料箱、筒仓、螺旋或其他类型的输送机的下方，以及连接气动输送管道。由于此阀门的特殊结构以及工程材料的运用，它始终是一个非常经济且极高效的选择。
产品特点：
D641X单法兰阀门，带有顶部法兰及折边部件，适用于连接柔性套管
D641X双法兰阀门，顶部及底部为相同的法兰
采用重力浇铸而成的阀体，比压铸的阀体强度更高
旋转阀板采用高分子材料，耐磨损
组件少，轻质，便于搬运

D671X气动粉尘蝶阀用途、材质。型号


公称通径(mm)		DN100-DN400
压力(Mpa)		0.6-1.6
主要零件	阀体	压铸铝合金
	阀板	碳钢内衬板，覆以耐磨高分子材料
	密封圈	丁晴橡胶（NBR）
适用介质		水泥、泥浆、粉体
适用温度(℃)		-15--100
气动执行器	型号	CP、GT系列、AT系列、AW系列
气动执行器	压力(Mpa)	0.4-0.7

气动粉体蝶阀 BL1F单法兰粉体蝶阀结构图结构尺寸型号

	φA	φB	φC	φD	E	F	G	φH	φH孔径×数量	φP外凹槽直径×数量	φR	S	T	U	V	Z	KG
BL1F100	95	180	220	105	250	115	35	22×19	14×4	20×4	220	40	80	M12	50	M10	4
BL1F150	150	200	228	163	290	115	35	22×19	14×4	20×4	228	40	80	M12	50	M10	5
BL1F200	200	250	278	213	340	115	35	22×19	14×4	20×4	278	40	80	M12	50	M10	6.5
BL1F250	250	300	328	263	390	115	35	22×19	14×8	20×8	328	40	80	M12	50	M10	7.5
BL1F300	300	350	378	313	440	115	35	22×19	14×8	20×16	378	40	80	M12	50	M10	9
BL1F350	350	400	440	363	530	123	50	28×25	14×8	20×8	440	40	80	M12	50	M10	16
BL1F400	400	470	530	413	580	123	50	28×25	14×8	20×16	530	40	80	M12	50	M10	20.5

气动粉体蝶阀 BL2F双法兰粉体蝶阀结构图和连接尺寸型号

	φA	φB	φC	φD	E	F	G	φH	φH孔径×数量	φP外凹槽直径×数量	φR	S	T	U	V	Z	KG
BL2F100	95	180	220	-	250	77	35	22×19	14×4	20×4	220	-	80	M12	50	M10	4
BL1F150	150	200	228	-	290	77	35	22×19	14×4	20×4	228	-	80	M12	50	M10	5
BL2F200	200	250	278	-	340	77	35	22×19	14×4	20×4	278	-	80	M12	50	M10	6.5
BL2F250	250	300	328	-	390	115	35	22×19	14×8	20×8	328	-	80	M12	50	M10	7.5
BL1F300	300	350	378	-	440	115	77	22×19	14×8	20×16	378	-	80	M12	50	M10	9
BL2F350	350	400	440	-	530	85	50	28×25	14×8	20×8	440	-	80	M12	-	-	16
BL2F400	400	470	530	-	580	85	50	28×25	14×8	20×16	530	-	80	M12	-	-	20.5
