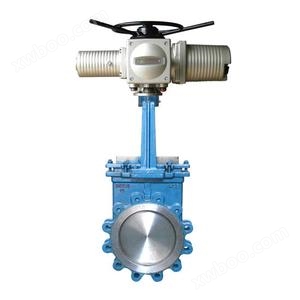

PZ973H电动刀闸阀

简要描述：PZ973H电动刀闸阀介绍电动刀闸阀的刀闸板有两个密封面,最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异，通常为50,介质温度不高时为2°52'

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

刀闸阀在造纸工业管道上的应用

刀闸阀与浆液阀的区别

详细介绍

PZ973H电动刀闸阀介绍

电动刀闸阀的刀闸板有两个密封面 , 最常用的模式闸板阀的两个密封面形成楔形、楔形角随阀门参数而异，通常为 50, 介质温度不高时为 2°52' 。楔式闸阀的闸板可以做成一个整体，叫做刚性闸板；也可以做成能产生微量变形的闸板，以改善其工艺性，弥补密封面角度在加工过程中产生的偏差，这种闸板叫做弹性闸板。

电动刀闸阀性能规范

公称压力（MPa

壳体试验（MPa

密封试验（MPa

工作温度

适用介质

1.0

1.6

1.5

2.4

1.1

1.8

≤100℃

≤100℃

纸浆、污水、煤浆、灰、渣水混和物

主要零部件材质

体、盖	闸阀	阀杆	密封面
不锈钢、碳钢、灰铸铁	碳钢、不锈钢	不锈钢	橡胶、四氟、不锈钢、硬质合金

PZ973H电动刀闸阀链接尺寸

DN	L	D	D1	D2	H	N-M	D0
50	43	160	125	100		4-M16	180
65	46	180	145	120		4-M16	180
80	46	195	160	135		4-M16	220
100	52	215	180	155		8-M16	220
125	56	245	210	185		8-M16	230
150	56	280	240	210		8-M20	280
200	60	335	295	265		8-M20	360
250	68	390	350	320		12-M20	360
300	78	440	400	368		12-M20	400
350	78	500	460	428		16-M20	400
400	102	565	515	482		16-M22	400
450	114	615	565	532		20-M22	530
500	127	670	620	585		20-M22	530
600	154	780	725	685		20-M27	600
700	165	895	840	800		24-M27	600
800	190	1010	950	898		24-M30	680
900	203	1110	1050	1005		28-M30	680
1000	216	1220	1160	1115		28-M30	700
1200	254	1450	1380	1325		32-M36	800
