ZSSV气动V型调节球阀

简要描述：ZSSV气动V型调节球阀具有弹性负荷压力辅助密封座保证阀座与球芯自努至终的紧密接触，其整体式的阀体结构，彻底杜绝了潜在泄漏的可能

基础信息

产品型号

ZSSV气动V型调节球阀

压力

口径

DN150-DN250

材质

铸铁 碳钢

产品分类

PRODUCT CLASSIFICATION

相关新闻

RELATED NEWS
结合球阀密封原理分析出现抱死故障的原因
详细介绍

一、ZSSV气动V型调节球阀的概述

  ZSSV气动V型调节球阀具有弹性负荷压力辅助密封座保证阀座与球芯自努至终的紧密接触，其整体式的阀体结构，彻底杜绝了潜在泄漏的可能。

  等百分比特性，有很宽的控制范围和特别稳定的控制过程，可广泛用应于多种工艺流程中，阀杆和球芯采用渐开线花键连接，当齿廓受载时，齿上有径向力能起自动定心作用，且各齿受力均匀使之强度高、寿命长。

     其V型球芯就使阀座更具有剪切作用。所以更适用于造纸、化工、冶金等工业企业中含有纤维或微小固体颗粒的悬浊液介质中对有关工艺参数的控制，特别适用于制浆、造纸生产过程中的纸浆、白水、黑液、白液等悬浮颗粒的流体及浓、浊浆状流体介质的自动调节。

二、ZSSV气动V型调节球阀的技术参数

型式 直通两体式铸造 V 型球阀 DN25～200
直通整体式铸造 V 型球阀 DN250～300
公称通径 DN25、32、40、50、65、80、100、125、150、200、250、300
公称压力 ANSI 150、300 Lb；JIS 10、20 K；PN1.6、2.5、4.0MPa
连接形式 法兰连接：RF、FM，标准按    ANSI B16.5；JIS B2201；HG20596（或 GB9113-2000）
阀体材质 WCB / SCPH2，WC6/ SCPH21，WC9/ SCPH32，CF8 / SCS13A，  CF8M / SCS14A
阀体、阀内件材料的组合及工作温度范围请参阅表 1
使用温度 常温型：-29～+150℃ 高温型：+150～+450℃
填料 常温型：楔型聚四氟乙烯填料 高温型：柔性石墨成型填料
与执行机构连接 符合 ISO 5211/1～5211/3-1982



三、ZSSV气动V型调节球阀的执行机构参数

型式 GT 型气缸执行机构
供气压力 0.40～0.70MPa
气源接头 Rc1/4
环境温度 -30～+70℃
选配附件 定位器、空气过滤减压阀、电磁阀、限位开关、手轮机构、其它



四、ZSSV气动V型调节球阀的性能

作用方式 单作用气缸执行机构：正作用（气压增加阀闭）；反作用（气压增加阀开） 双作用气缸执行机构：随输入定位器信号的增加阀开或阀闭
可    调    比 300：1
阀座泄漏量 金属阀座：符合 FCI 70-2-1998（ASME B16.104）和 GB4213-1992  Ⅳ级  和  Ⅴ级  要求
回差 1.5%（带定位器）
线性 ±1.5%（带定位器）
始终点偏差  ±2%
允许压差  请参阅  表 5
外形尺寸和重量 请参阅  表 8、9、10  和  图 3、4、5

五、ZSSV气动V型调节球阀的特殊规格



阀体组件特殊检查 流量特性检查、材料检查（实验报告）、非破坏检查、放射线检查
阀体组件特殊清洗 完全除油、除水处理
  阀体组件  及  执 行机构特殊规格 特殊材质处理 禁铜处理 特殊空气配管和特殊接头
防沙、防尘型 防强腐蚀型 真空工作条件用
热带地区用 寒带地区用 指定色涂层
接触大气部分 SUS 不锈钢螺栓、螺母 快速开启或关闭时间

六、ZSSV气动V型调节球阀的内部结构

                                                     碳钢
1 底座 WCB LCB WC9
2 阀体 WCB LCB WC9
3 下阀轴 ZCr13 ZCr13 ZCr13
4 密封圈 PTFE/PPL
5 V球 CF8 CF8M CF3M
6 上阀轴 ZCr13 ZCr13 ZCr13
7 填料 柔性石墨/PTFE
8 填料压盖 WCB LCB WC9
9 压板 WCB LCB WC9
                                                 不锈钢
1 底座 CF8 CF8M CF3M
2 阀体 CF8 CF8M CF3M
3 下阀轴 304 316 316L
4 密封圈 PTFE/PPL
5 V球 CF8 CF8M CF3M
6 上阀轴 304 316 316L
7 填料 柔性石墨/PTFE
8 填料压盖 CF8 CF8M CF3M
9 压板 CF8 CF8M CF3M

七、ZSSV气动V型调节球阀的流量特性

公称通径（mm） 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径（mm） 28 31 37 40 53 66 89 104 130 173 212 255
流量系数 Kv 30 35 56 90 140 230 387 600 965 1567 2400 3900

八、ZSSV气动V型调节球阀的具体压差

阀配用 GTE 单作用气缸执行机构 （带定位器）

  执行机构 气源压力
（MPa） 		允许压差（MPa）
公称通径（mm）
25 32 40 50 65 80 100 125 150 200 250 300
GTE100-08     0.5 4.0 2.3 2.3 1.6
GTE115-10       4.0
GTE190-10         4.0 2.3
GTE210-10             2.3
GTE255-08               1.6 1.6
GTE255-10               2.3   1.6
GTE300-10                 2.3 2.3
GTE350-10                     2.0 1.6

阀配用 GTD 双作用气缸执行机构 （带定位器）

  执行机构 气源压力
（MPa） 		允许压差（MPa）
公称通径（mm）
25 32 40 50 65 80 100 125 150 200 250 300
GTD090 0.5 4.0 4.0 4.0 1.6
GTD100       4.0
GTD145         4.0 2.3
GTD160             2.3 2.3
GTD210                 2.3 1.6
GTD255                   2.3
GTD300                     2.3
GTD350                       2.3

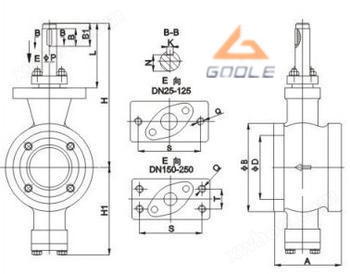

九、ZSSV气动V型调节球阀的尺寸表

公称通径 H H1 H2 H3 L L1 D 重量 气源接口
25 380 57 160 73 50 177 64 9 G1/8”
32 420 60 175 93 55 203 76 10 G1/4”
40 440 63 190 93 60 216 82 19
50 480 92 200 93 75 284 100 36
65 510 100 230 108 145 290   48
80 600 108 250 108 165 368   70
100 680 117 270 108 194 420   98
125 750 140 320 135 210 583   240
150 850 177 355 135 222 662   252
200 920 200 425 138 243 1359   340 M16ⅹ1.5
250 1150 252 520 138 297 1448   562
300 1400 270 575 138 338 1850   610
350 1500 300 655 138 450 1850   892
400 1600 340 740 138 500 1850   956


十、订购选型

来电询价、订购时，注明产品类型、应用场所、材质、公称通径、公称压力、工作介质、工作压差、介质温度、电源电压及功率等参数，以便我们为你正确选型及报价。
