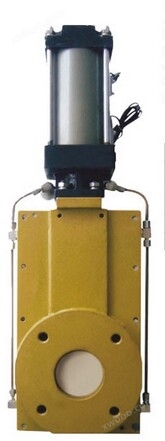

Z643TC陶瓷单闸板闸阀

简要描述：Z643TC陶瓷单闸板闸阀特点说明： 1.本阀用于电厂干灰系统仓泵进料阀，可用于高硬度的颗粒介质，可也用于矿山、造纸、化工等各类有磨损的干粉尘、水蒸气的管道上作启闭之用

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

相关新闻

RELATED NEWS
详细介绍

Z643TC陶瓷单闸板闸阀特点说明：

         1.本阀用于电厂干灰系统仓泵进料阀，可用于高硬度的颗粒介质，可也用于矿山、造纸、化工等各类有磨损的干粉尘、水蒸气的管道上作启闭之用。公称压力             1.0Mpa,适应温≤150℃。

        2.密封面采用硬密封与介质接触的部分均匀结构陶瓷材料，其化学稳定性及硬度极高，使用寿命是普通材料的510倍，耐磨损、腐、冲蚀，且隔热性好热膨胀              小。

          3.本阀料口全流通无阻挡物，有压缩空气自动吹堵装置，卡灰，积灰现象少。

          4.本法采用高档曾韧结构陶瓷密封，机械强度高耐磨性能好使用寿命长。结构紧凑可任意安装。

Z643TC陶瓷单闸板闸阀主要零部件材料：



序号 名称 材料 序号 名称 材料
1 阀体 WCB 5 销轴 GB/T882
2 阀座 A105+工程陶瓷 6 阀杆 Q235+镀铬
3 阀板 合金钢+工程陶瓷 7 气动装置



三、应用规范：



设计与制造 JB/T8691
连接端尺寸 结构长度 厂商标准
法兰尺寸 厂商标准
检验与试验 GB/TGB/T8691
材料 碳钢 GB/T12229
标志 GB/T12220
供货 GB/12252



四、主要外形和连接尺寸：



DN PN（10kg) L K H n-Md 气缸进气孔2-A
50 10 100 125 320 4-M16 2-G1/4
65 100 145 345 4-M16 2-G1/4
80 100 160 380 8-M16 2-G1/4
100 100 180 440 8-M16 2-G1/4
125 100 210 465 8-M16 2-G1/4
150 100 240 620 8-M20 2-G1/4
200 100 295 650 8-M20 2-G1/4



五、安装注意事项：

       1.安装前应仔细阅读本说明书，并核对阀门型号、通径及技术参数。

       2.严禁装上阀门后施焊法兰，以免损坏阀门密封圈。管道自先预留的阀门安装距离适当，法兰两边加垫片。

       3.两管道中心与阀门通径中心应保持同轴，法兰面应平整，不允许法兰面有较大的偏斜，以保证阀门的夹紧和正常工作。拧紧螺栓应做到对                 称。
