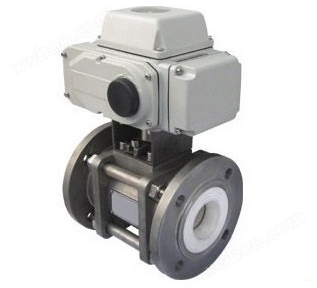

Q941TC电动陶瓷球阀

简要描述：Q941TC电动陶瓷球阀具有超强的耐腐蚀、耐高温、耐磨损及耐冲蚀等显著特点

基础信息

产品型号

Q941TC

压力

口径

DN20-DN200

材质

铸铁碳钢

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

Q941TC电动陶瓷球阀:

Q941TC电动陶瓷球阀具有超强的耐腐蚀、耐高温、耐磨损及耐冲蚀等显著特点。广泛应用于石化、冶金、造纸、电站、炼油等行业的各类酸碱盐气体、液体、高温蒸汽和泥浆输送系统中。是强腐蚀场合下钛金属阀、蒙乃尔阀的理想替代产品。氧化锆陶瓷球阀具有成本低，运行经济性高和寿命长（是钛阀的2～4倍）的优点。其驱动方式有手动、气动、气动一弹簧复位、电动等。

所有与介质接触的部分均为结构陶瓷材料 , 其化学稳定性及硬度极高仅次于金刚石。因此 , 电动陶瓷球阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能，且隔热性好、热膨胀小。

球体采用先进研磨设备及工艺制造,球圆度精度高,表面质量好,与阀座对研后,利用99%氧化铝陶瓷的自滑润性,可取得很好的密封性能。
彻底改变了金属硬密封球阀易泄露、扭矩大、密封面不耐腐蚀的缺点。
陶瓷良好的耐磨性,让本阀经久耐用,可靠性极高. 使用寿命长 ,是钛合金阀和蒙乃尔阀的2-4倍。
用于高硬度的颗粒介质，或有软颗粒但又有腐蚀的介质中，电动陶瓷阀门具有无可比拟的绝对优势，也是目前唯一合适此类介质的阀门。

电动陶瓷球阀零件材料表
#	零件	材质
#	零件	ANSI/JIS/DIN	ANSI/JIS/DIN	ANSI/JIS/DIN
1	阀体	A351-CF8M/SCS14A/1.4408	A351-CF8/SCS13A/1.4308	A216-WCB/SCPH2/1.0619
2	阀盖	A351-CF8M/SCS14A/1.4408	A351-CF8/SCS13A/1.4308	A216-WCB/SCPH2/1.0619
3	球体	A351-CF8M/SCS14A/1.4408	A351-CF8/SCS13A/1.4308
4	阀座	TFM1600/PTFE/RTFE
5	螺栓	A193-B8		A193-B7
6	螺帽	A194-8		A194-2H
7	阀盖垫圈	PTFE
8	阀杆	SUS316	SUS304
9	阀杆密封圈	PTFE
10	阀杆填料	PTFE
11	格南	SUS316
12	碟型弹片	SUS301
13	阀杆螺母	A194-8

Q941TC陶瓷电动球阀主要连接尺寸

型号	压力[PN]	主要尺寸（mm）
Q41TC Q41TC Q41SY	10	DN	D	D1	D2	b	f	L	n―d
	10	15	95	65	45	14	2	130	4×14
	10	20	105	75	55	16	2	130	4×14
		25	115	85	65	16	2	140	4×14
		32	135	100	78	18	2	165	4×18
		40	145	110	85	18	3	165	4×18
		50	160	125	100	20	3	203	4×18
		65	180	145	120	20	3	222	4×18
		80	195	160	135	22	3	241	4×18
		100	215	180	155	22	3	305	8×18
		125	245	210	185	24	3	356	8×18
		150	280	240	210	24	3	394	8×23
		200	335	295	265	26	3	457	8×23
		250	390	350	320	28	3	533	12×23
		300	440	400	368	28	4	610	12×23
	16	15	95	65	45	14	2	130	4×14
		20	105	75	55	14	3	130	4×14
		25	115	85	65	14	3	140	4×14
		32	135	100	78	16	3	165	4×18
		40	145	110	85	16	3	165	4×18
		50	160	125	100	16	3	203	4×18
		65	180	145	120	18	3	222	4×18
		80	195	150	135	20	3	241	8×18
		100	215	180	155	20	3	305	8×18
		125	245	210	185	22	3	356	8×18
		150	280	240	210	24	3	394	8×22
		200	335	295	265	26	3	457	12×22
		250	405	355	320	30	3	533	12×25
		300	460	410	375	30	4	610	12×25
	25	15	95	65	45	16	2	130	4×14
		20	105	75	55	16	2	130	4×14
		25	115	85	65	16	2	140	4×14
		32	135	100	78	18	2	165	4×18
		40	145	110	85	18	3	165	4×18
		50	160	125	100	20	3	203	4×18
		65	180	145	120	22	3	222	8×18
		80	195	160	135	22	3	241	8×18
		100	230	190	160	24	3	305	8×23
		125	270	220	188	28	3	356	8×25
		150	300	250	218	30	3	394	8×25
		200	360	310	278	34	3	457	12×25
		250	425	370	332	36	3	533	12×30
		300	485	430	390	40	4	610	16×30
