ZSHO气动O型调节球阀

简要描述： ZSHO气动O型调节球阀是由气动双作用执行机构构成。它具有结构简单、体积小、重量轻、操作方便等特点，可广泛地应用于石油、化工、水电、轻纺等工业生产进程地自动调节和远程控制中。

基础信息

产品型号

ZSHO

压力

口径

DN20-DN200

材质

铸铁碳钢

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

一、ZSHO气动O型调节球阀的概述

ZSHO气动O型调节球阀是由气动双作用执行机构构成。它具有结构简单、体积小、重量轻、操作方便等特点，可广泛地应用于石油、化工、水电、轻纺等工业生产进程地自动调节和远程控制中。

ZSHO气动O形球阀由阀体、球体、阀轴、密封环、填料、压板等零部件组成。

执行机构由气、活塞、齿轮型、输出轴、气缸盖、轴承、导向环、活塞轴瓦、调整螺栓、 “O”型圈等主要零部件等构成。

执行机构与阀用连接轴连接。气缸内输入气压后，作用于活塞上产生一定的推力，使齿轮型输出在活塞推动下，使齿轮输出轴于旋转，带动阀轴转动，从而使球阀球体在阀内随着转动，改变阀的流通面积，达到改变通过阀内介质流量目的。

二、ZSHO气动O型调节球阀的特点

1、流体阻力小、球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小。

2、止推轴承减小阀杆磨擦力矩，可使阀杆长期操作平稳灵活。

3、阀座密封性能好，采用聚四氟乙烯等弹性材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增高而增大。

4、阀杆密封可靠，由于阀杆只作彷转动运而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增高而增大。

5、由于聚四氟乙烯等材料具有良好的自润滑性，与球体的磨擦损失小，故球阀的使用寿命长。

6、下装式阀杆和阀杆头部凸阶防止阀杆喷出，如火灾造成阀杆密封破坏，凸阶与阀体间还可形成金属接触，确保阀杆密封。

7、防静电功能：在球体、阀杆、阀体之间设置弹簧，能将开关过程产生的静电导出。

1、齿轮式双活塞，输出力矩大，体积小。

2、气缸选用铝金材料，重量轻、外形美观。

3、可在顶部、底部安装手动操作机构。

4、齿条式连接可调节开启角度、额定流量。

5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。

6、IS05211标准连接为产品的安装更换提供了方便。

7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与的同步精度。

三、ZSHO气动O型调节球阀的性能参数

四、ZSHO气动O型调节球阀的执行标准

1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。阀门

2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。

3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

4、检验主试验：JB/T 9092、API 598。

五、ZSHO气动O型调节球阀的试验压力

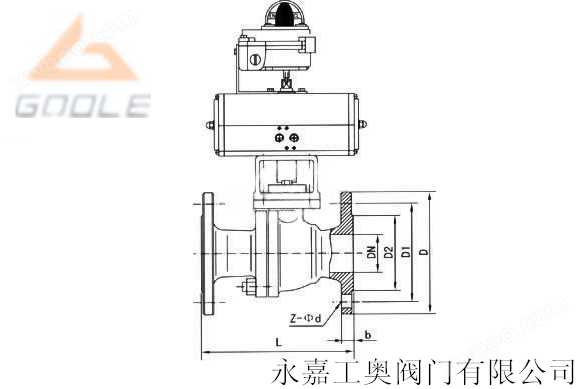

六、ZSHO气动O型调节球阀的结构图及尺寸表

公称通径 DN（mm）	尺寸（mm）															执行器型号
	1.6MPa					2.5MPa					4.0MPa					执行器型号
	L	D	D1	b	Z-фD	L	D	D1	b	Z-фD	L	D	D1	b	Z-фD	可选配DA/SR、QGSY、 SY-CH、GTD/GTE AW/AWS、SY-YD、系列执行器以上选配仅供参考具体选区用根据实际要求
15	130	95	65	14	4-14	130	95	65	16	4-14	130	130	65	16	4-14
20	130	105	75	14	4-14	130	105	75	16	4-14	150	150	75	16	4-14
25	140	115	85	14	4-14	140	115	85	16	4-14	160	160	85	16	4-14
32	165	135	100	16	4-18	165	135	100	18	4-18	180	180	100	18	4-18
40	165	145	110	16	4-18	165	145	110	18	4-18	200	200	110	18	4-18
50	203	160	125	16	4-18	203	160	125	20	4-18	230	230	125	20	4-18
