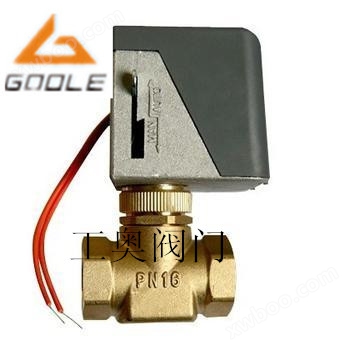

江森型电动二通阀

简要描述：VA7010江森型电动二通阀系列开关式电动二通阀是由VAA7010系列阀门驱动器和VAV7010系列铜阀组成详细介绍工奥阀门有限公司，作为工业阀门供应商与工程项目服务商，为您提供优质完善的流体控制解决方案，为您建立一套新型的高效、节能、环保的智能系统，让您的能源得到最大程度的发挥和利用

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

详细介绍

工奥阀门有限公司，作为工业阀门供应商与工程项目服务商，为您提供优质完善的流体控制解决方案，为您建立一套新型的高效、节能、环保的智能系统，让您的能源得到最大程度的发挥和利用。

一、简述：

VA7010江森型电动二通阀系列开关式电动二通阀是由VAA7010系列阀门驱动器和VAV7010系列铜阀组成。用于控制冷水或热水空调系统管道的开启或关闭，达到控制室温之目的。驱动器由单向磁滞同步电机驱动，阀门弹簧复位。阀门不工作时处于常闭状态，当需要工作时，由温控器提供一个开启信号，使电动阀接通交流电源而动作，开启阀门，冷冻水或热水进入风机盘管，为房间提供冷气或暖气；当室温达到温控器设定值时，温控器令电动阀断电，复位弹簧使阀门关闭，从而截断进入风机盘管的水流。通过阀门关

闭或开启，使室温始终保持在温控器设定的温度范围内。

VA7010系列电动阀之驱动器与阀体采用螺套联接方式，可以在阀门安装之后，再安装驱动器，现场装配，接线灵活、方便。

驱动器之平面设计可以贴近墙面安装，占用空间小。产品可靠耐用，工作噪音低，并能在隐蔽式风机盘管装置内常出现的高温环境可靠工作。

二、VA7010江森型电动二通阀的技术参数：

型号	额定电压	功率	驱动方式	与SRV2000阀配合动作时间	净重(kg)
VA7010-220 VA7010-110	AC220V±10%	7W	单向电机驱动阀门弹簧复位	全开时间：通电后约10秒关闭时间：断电后约5秒	0.3
AC110V±10%
VA7010-24	AC24V±10%

VA7010系列铜阀门技术参数

产品型号	阀门形式	联接螺纹	流量系数 Kv	关闭压差 (MPa)	工作介质	流体温度	环境温度	储存温度	承压 (MPa)
VA7010-15	常闭二通阀	G1/2	1.5	0.25	冷冻/ 热水	2-94℃	0-60℃ 最大相对湿度为不凝露	-20-65℃ 最大相对湿度为不凝露	1.6
VA7010-15	混合三通阀	G1/2	1.5	0.25
VA7010-20	常闭二通阀	G3/4	2.5	0.1
VA7010-20	混合三通阀	G3/4	2.5	0.1
VA7010-25	常闭二通阀	G1	4.8	0.06
VA7010-25	混合三通阀	G1	4.8	0.06

VA7010系列尺寸图

型号	尺寸(mm)	净重 (kg)
A	B
VA7010-15	55	113	0.60
VA7010-15	55	128	0.60
VA7010-20	66	124	0.65
VA7010-20	66	137	0.65
VA7010-25	90	129	0.70
VA7010-25	90	145	0.70

三、VA7010江森型电动二通阀的结构图：

四、安装事项：

1.安装前必须仔细阅读说明书，切断有关电源并必须由专业技术人员进行安装。

2.水流方向必须同阀体上的箭头方向相同。

3.阀体须位于盘管接水盘上方，以保证出现滴水时落入接水盘中。

4.阀体及驱动器必须安装于垂直方向±60℃范围内，其上方应至少有30mm空间用于拆装。与周围管道、设备、建筑物必须保持足够的维修操作空间，必须安装在维修人员通过.检修孔能触及到的地方。

5.阀体安装完毕并与管路通过试压后才可安装驱动器。

6.若驱动器已经装到阀体上，那么在安装调试过程中绝对不能对驱动器施力，否则会损坏驱动器。

7.安装完毕并检查正确无误后，通电调试。至少应观察驱动器的三个完整运行周期，确定所有部件正确为止。

8.经过无水调试合格后，再进行通水测试。系统上下水的压差必须严格控制在0.15MPa以内，以保证电动调节阀对水流开关的有效性。
