一、ZDJR电动O型切断球阀概述

ZDJR电动O型切断球阀、ZDRO电动O型切断球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。

二、ZDJR电动O型切断球阀特点

电动球阀是一种转角为90°的旋转类球阀，密封性能优良，流通能力大，流阻系数小，结构简单、维修方便、使用寿命长，阀体通道和连接管径相等并成一直径，介质几乎可以毫无损失的流过。配用DKJ-Ⅱ、Ⅲ执行器引配日本工装、西德欧姆龙等高性能执行机构。产品通常用于密封要求严格的场合，除控制气体、液体、蒸汽介质外，还适宜控制污水和含有纤维性杂质的介质，广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。　球阀是一种重要的阀类，在石油化工、长输管线等领域有广泛应用。球阀的关闭件是一个带孔的球体（或部分球），球体随阀杆转动，实现阀门的开启或关闭。球阀旋转90°即可全关全开，与相同规格的闸阀、截止阀比较、球阀体积小、重量轻，便于管道安装。

三、ZDJR电动O型切断球阀参数

CH系列执行机构技术参数		阀体参数
电源	AC200/220V，50/60Hz	公称通径	DN10～300mm
输出力矩	50N·M～2000N·M	公称压力	PN1.6 2.5 4.0 6.4 31.5MPa(定制)
动作范围	0～90° 0～360°	泄漏量	软密封:零泄漏	硬密封:≤额定流量的10-5
动作时间	15秒/30秒/60秒	执行机构	可另配PSQ、HQ、UNIC、361RS等系列电子式电动执行机构
保护装置	过热保护	流量特性	快开特性
环境温度	-30°～60°	可调范围	DN10-80	DN100-300
环境温度	-30°～60°	可调范围	250:1	350:1
手动操作	同附带手柄操作	基本误差	±1%
限位	电气、机械二重限位	死区	≤1%
防护等级	相当于IP-65	回差	≤1%
位置测量	可选装开关或电位计	适用温度	密封面
驱动电机	8W/E		PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
进线接口	PE1/2〞进线线锁		PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃

四、ZDJR电动O型切断球阀执行标准

1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。

五、ZDJR电动O型切断球阀具体参数

试验压力（Mpa）	公称压力（Mpa）					压力级（class）			JIS(Mpa)
试验压力（Mpa）	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
强度试验	2.4	3.8	6.0	9.6	15.0	3.1	7.8	15.3	2.4	3.8
密封试验	1.8	2.8	4.4	7.0	11.0	2.2	5.6	11.2	1.5	2.8
气密试验	0.5～0.7

六、ZDJR电动O型切断球阀零件材料

零件名称	材料
阀体	WCB	ZG1Cr18Ni9Ti	CF8 (304)	CF3 (304L)	ZG1Cr18Ni12Mo2Ti	CF8M(316)	CF3M (316L)
球体、阀杆	2Cr13	1Cr18Ni9Ti	0Cr19Ni9 (304)	00Cr19Ni11 (304L)	1Cr18Ni12Mo2Ti	0Cr17Ni12Mo2 (316)	00Cr17Ni12Mo2 (316L)
密封圈	聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯柔性石墨
适用介质	水、气体、蒸汽、油品等	硝酸等腐蚀性介质		强氧化性介质	醋酸等腐蚀介质		尿素等腐蚀性介质

七、ZDJR电动O型切断球阀流量特性

公称通径	不同开度角下的KV值
温度	10°	20°	0°	40°	50°	60°	70°	80°	90°
50	2	4	9	17	32	60	97	151	215
80	6	11	22	44	83	155	250	389	550
100	9	18	35	71	133	248	398	620	890
150	20	40	80	160	300	560	900	1400	2000
200	36	72	143	286	737	1002	1611	2506	3580
250	57	113	226	453	848	1582	2543	3955	5650
300	81	163	325	651	1220	2278	3661	5695	8100

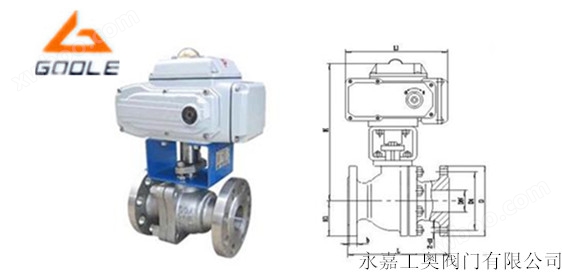

八、ZDJR电动O型切断球阀外形尺寸

公称压力DN	L	D	H	L1	D1	b	Z-d1	H1
压力	1.6/2.5/4.0	1.6/2.5/4.0			1.6/2.5/4.0	1.6/2.5/4.0	1.6/2.5/4.0
15	130/130/140	95	275	157	65	14/16/16	4-14	48
20	140/140/150	105	280	157	75	14/16/16	4-14	53
25	150/150/165	115	287	157	85	14/16/16	4-14	58
32	165/165/180	135	354	208	100	16/16/18	4-18	68
40	180/180/200	145	312	208	110	16/16/18	4-18	73
50	200/200/220	160	325	208	125	16/20/20	4-18	80
65	220/220/250	180	335	256	145	18/22/22	4-18/8-18/8-18	90
80	250/250/280	195	365	256	160	20/22/22	8-18	98
100	280/280/320	215/230/230	400	256	180/190/190	20/24/24	8-18/8-23/8-23	120
125	320/320/360	245/270/270	420	256	210/220/220	24/28/30	8-23/8-25/8-25	140
150	360/360/400	280/300/300	440	256	240/250/250	24/28/30	8-23/8-25/8-25	167
200	400/400/550	335/360/375	470	256	295/310/320	26/34/38	12-23/12-25/12-30	210
250	630 750	405 470	545	380
300	750 870	460 530	580	380
