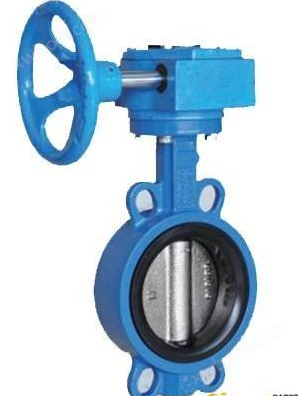

D371TC陶瓷蝶阀

简要描述：D371TC陶瓷蝶阀: D371TC陶瓷蝶阀是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

D371TC陶瓷蝶阀:

D371TC陶瓷蝶阀是指关闭件(阀瓣或蝶板)为圆盘，围绕阀轴旋转来达到开启与关闭的一种阀，在管道上主要起切断和节流作用。蝶阀启闭件是一个圆盘形的蝶板，在阀体内绕其自身的轴线旋转，从而达到启闭或调节的目的。蝶阀全开到全关通常是小于90° ，蝶阀和蝶杆本身没有自锁能力，为了蝶板的定位，要在阀杆上加装蜗轮减速器。采用蜗轮减速器，不仅可以使蝶板具有自锁能力，使蝶板停止在任意位置上，还能改善阀门的操作性能。工业专用蝶阀的特点能耐高温，适用压力范围也较高，阀门公称通径大，阀体采用碳钢制造，阀板的密封圈采用金属环代替橡胶环。大型高温蝶阀采用钢板焊接制造，主要用于高温介质的烟风道和煤气管道。

     公称尺寸：DN80～DN300（3”～12”）
     公称压力：PN1.6MPa
     ANSI CL150（磅级）
     阀体材质：碳钢WCB
     不锈钢CF8
     密封面材质：陶瓷结构
     连接方式：对夹式连接
     驱动方式：气动
     使用温度：-20～300℃

序号	名称	材料	序号	名称	材料
1	阀体	WCB	9	填料	304+柔性石墨
2	阀座压板	25#	10	填料压套	2Cr13
3	轴套	PTEE	11	填料压板	WCB
4	阀座	工程陶瓷	12	支架	Q235
5	封圈压板	25#	13	蜗轮
6	密封圈	工程陶瓷	14	双头螺柱	B7
7	蝶板	WCB	15	螺母	2H
8	阀杆	2Cr13
