CKD2分体式电动阀

简要描述：现场装配，接线灵活、方便

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

详细介绍

CKD2分体式电动阀的简介：

CKD2系列分体式电动阀主要应用于控制中央空调系统、采暖系统管道的开启或关闭，达到控室温之目的。控制阀由单向磁滞同步马达驱动，弹簧复位。阀门不工作时处于常闭状态。当需要工作时，由温控器提供一个开阀信号，使电动阀接通交流电源而动作，开启阀门，冷水或热水进入风机盘管，为房间提供冷气或暖气；当室温达到温控器设定值时，温控器令电动阀断电，复位弹簧使阀门关闭，从而截断进入风机盘管的水流。通过阀门关闭和开启，使室温始终保持在温控设定的温度范围内。

CKD2系列电动阀的驱动器与阀门采用卡头联接方式，可在阀门安装之后，再安装驱动器。现场装配，接线灵活、方便。驱动器之平面设计可以贴近墙面安装，占用空间小。产品可靠耐用，工作噪音低。

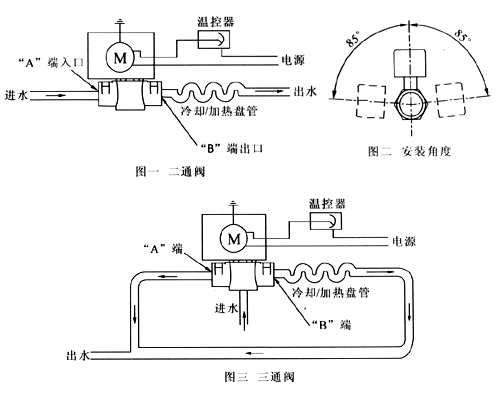

CKD2安装须知

1、对于高层建筑物，应在底层支管上采用减压阀。

2、马达罩壳应防止滴水渗入，所以当阀安装时，驱动部不得在管道下方。

3、当阀门装在垂直管道上时，马达罩壳必须防止滴水渗入。

4、手动操作杆；当把手动杆沿箭头指向慢慢移动并按进缺口内卡住，阀门处于常开状态。每当电流首次通过电动阀时，手动杆会再设定至自动位置。

5、如果驱动器没有预先安装在阀体上，需要安装时，先将驱动器的操作杆沿箭头方向推入下凹槽中，按驱动器边上的黑色按钮，在阀体上放好后松开，即可装上。如需拆卸，重复上述操作。

￥注意：水流方向应同阀体上箭头指向一致；安装时，驱动器不得作为受力的支点。

CKD2规格型号及技术数据

型号

阀门形式

螺纹联接

工作介质

流体温度

环境温度

承压

电气规格

CKD2-220

常闭二通

G3/4

冷/热水

5～88℃

＜52℃

1.6MPa

220V(±10%)

50-60HZ

CKD2-320

分流三通

G3/4

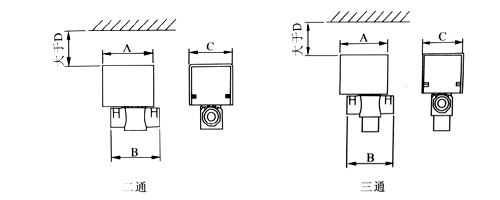

CKD2外形尺寸

CKD2 材质说明：

●阀体材料：锻造黄铜

●阀杆材料：黄铜

●密封材料：丁腈橡胶（NBR）

●驱动器底盘：工程塑料

●驱动器盖：铝合金
