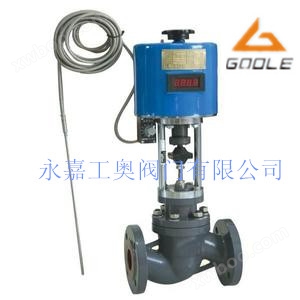

ZZWEP电动温控阀

简要描述：电动温控阀具有体积小，重量轻、连线简单、流量大、调节精度高等特点详细介绍工奥阀门有限公司，作为工业阀门供应商与工程项目服务商，为您提供优质完善的流体控制解决方案，为您建立一套新型的高效、节能、环保的智能系统，让您的能源得到最大程度的发挥和利用

基础信息

产品型号

压力

口径

材质

产品分类

PRODUCT CLASSIFICATION

详细介绍

工奥阀门有限公司，作为工业阀门供应商与工程项目服务商，为您提供优质完善的流体控制解决方案，为您建立一套新型的高效、节能、环保的智能系统，让您的能源得到最大程度的发挥和利用。

ZZWEP电动温控阀，简称温控阀是流量调节阀在温度控制领域的典型应用，其基本原理：通过控制换热器、空调机组或其他用热、冷设备、一次热（冷）媒入口流量，以达到控制设备出口温度。当负荷产生变化时，通过改变阀门开启度调节流量，以消除负荷波动造成的影响，使温度恢复至设定值。

电动二通阀的特点：

ZZWEP电动温控阀具有体积小，重量轻、连线简单、流量大、调节精度高等特点，广泛应用于电力、石油、化工、冶金、环保、轻工、教学和科研设备等行业的工业过程自动控制系统中。

ZZWEP电动温控阀的用途：

ZZWEP电动温控阀是在暖通空调等温度控制领域的典型应用。控制器具有PI、PID调节功能，控制精确，多回路控制，功能多样，可实现流体流量、压力、压差、温度、湿度、焓值和空气质量的控制。执行器有电动机械式和电动液压式，带有手动和自动调节功能，调节灵敏，关断力大，流量特性可调（线性等百分比）。电动液压式执行器带断电自动复位保护功能，可接收 0-10V或4-20MA的信号并带有阀位反馈功能。阀体为流量调节阀，适用于循环管路冷冻水、低压热水、生活热水、高压热水、海水、热油、和蒸汽的调节线性好，可调比大，密封严密，耐高温，防汽蚀

ZZWEP电动温控阀基本原理：

用户室内的温度控制是通过散热器恒温控制阀来实现的。散热器恒温控制阀是由恒温控制器、流量调节阀以及一对连接件组成，其中恒温控制器的核心部件是传感器单元，即温包。温包可以感应周围环境温度的变化而产生体积变化，带动调节阀阀芯产生位移，进而调节散热器的水量来改变散热器的散热量。

恒温阀设定温度可以人为调节，恒温阀会按设定要求自动控制和调节散热器的水量，从而来达到控制室内温度的目的。温控阀一般是装在散热器前，通过自动调节流量，实现居民需要的室温。温控阀有二通温控阀和三通温控阀之分。

三通温控阀主要用于带有跨越管的单管系统，其分流系数可以在0～100%的范围内变动，流量调节余地大，但价格比较贵，结构较复杂。二通温控阀有的用于双管系统，有的用于单管系统。用于双管系统的二通温控阀阻力较大；用于单管系统的阻力较小。温控阀的感温包与阀体一般组装成一个整体，感温包本身即是现场室内温度传感器。如果需要，可以采用远程温度传感器；远程温度传感器置于要求控温的房间，阀体置于供暖系统上的某一部位。

ZZWEP电动温控阀是流量调节阀在温度控制领域的典型应用，其基本原理：通过控制换热器、空调机组或其他用热、冷设备、一次热（冷）媒入口流量，以达到控制设备出口温度。当负荷产生变化时，通过改变阀门开启度调节流量，以消除负荷波动造成的影响，使温度恢复至设定值。】

分类：

a、西门子原装——电动温控阀

b、混装（西门子）——电动温控阀（国产阀体）

产品概述

1、电动温控阀：

（1）产品简介

该产品采用德国西门子或霍尼韦尔原装控制器及电动执行器，结合我公司提供的压力自平衡式阀体，具有控制精确，关断力大，自平衡防抱死等特点。并可根据使用现场系统设备的不同灵活调整比例带，积分时间等参数，使之与系统达到最佳匹配，可消除静差，运行平稳，反应灵敏，延长使用寿命。

（2）优点：

a、具有比例积分（PI）或比例积分、微分(PID)调节功能，控制稳定、精确。

b、针对不同的现场工况，可灵活调整控制参数，达到系统最优化。

c、可由控制器读取当前温度值及观察阀门工作状态。

d、可扩展功能，如远程设置、温度补偿、超温报警、用热计量及自动抄表、远传等。

e、大部分型号可在断电时进行手动操作。

（3）缺点：

a、须由专业的技工进行指导安装、调试。

b、对运行管理人员的专业技能有一定的基本要求。

c、须由专业技术人员进行选型计算与配置

ZZWEP电动温控阀的技术参数：

公称通径DN(mm) （阀座直径dn）		20				25	32	40	50	65	80	100	125	150	200
		(10)	(12)	(15)	(20)
额定流量系数	直级	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630
额定行程(mm)		16					25			40			60
公称压力PN(MPa)		1.0 1.6 4.0 6.4
固有流量特性		直线、等百分比
固有可调比		50
允许泄漏量	单座	硬密封：IV级软密封：VI级
	套筒	硬密封：II级软密封：VI级
工作温度t(℃)		-20~200 -40~250 -40~450 -60~450
信号范围（mA.DC）		0~10 4~20
作用方式		电关式电开式
使用环境温度（℃）		电动调节阀：-20~70℃
使用环境湿度		电动调节阀：≤95%
电源电压		220V 50Hz

ZZWEP电动温控阀的性能指标：

序号	项目	单座阀	套筒阀
1	基本误差（%）	±2.5
2	回差（%）	2.0
3	死区（%）	3.0
4	额定行程偏差（%）	+2.5
5	额定流量系数偏差（%）	±10
6	固有流量特性	符合IEC534-1、GB/T4213-92中规定的斜率偏差
