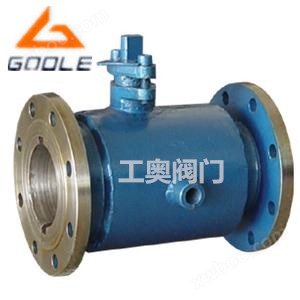

一、BQ41保温球阀的概述

   该系列阀门具有保温、保冷特性。按GB设计制造法兰连接按79-94标准制造用于石油、化工、冶金、制药行业。

   该阀门由于采用了蒸汽夹套保温。故即使外界温度降到零度以下，该阀仍操作灵活保证输油管道能断能开，其优点是一般控制阀门所没有的。它是重油输送管道李翔的控制阀门。

  根据用户需要夹套注入蒸汽、导油性、冷却水、冷气等。使用整个阀门长温或降温达到所需要的温度，能防止介质结晶。

   BQ41保温球阀和法兰闸阀是同属一个类型的阀门，区别在它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。 球阀在管路中主要用来做切断、分配和改变介质的流动方向。二片式球阀，三片式球阀,是近年来被广泛采用的一种新型阀门，此类阀门一般水平安装。

二、BQ41保温球阀的特点

1． 流体阻力小，其阻力系数与同长度的管段相等。
2． 结构简单、体积小、重量轻。
3． 紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4． 操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5． 维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6． 在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7． 适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。 球旋转90度时，在进、出口处应全部呈现球面，从而截断流动。
保温球阀是一种比较新型的球阀类别，它有着自身结构所独有的一些优越性，如开关无摩擦，密封不易磨损，启闭力矩小。这样可减小所配执行器的规格。配以多回转电动执行机构，可实现对介质的调节和严密切断。广泛适用于[wiki]石油[/wiki]、[wiki]化工[/wiki]、城市给排水等要求严格切断的工况。

三、BQ41保温球阀的技术参数

   1.主要材质



阀体

WCB

304

316

304L

316L

球

304

304

316

304L

316L

阀杆

2Cr13

0Cr18Ni9(304)

316

304L

316L

填料

柔性石墨环

柔性石墨环

柔性石墨环

柔性石墨环

柔性石墨环

   2.密封材料



选择

常温

增强

通用温度

高温

耐磨、高温

材料代号

F

Fs

M

PPL

Y.H

 适用温度

≤150℃

≤200℃

≤250℃

≤350℃

≤425℃

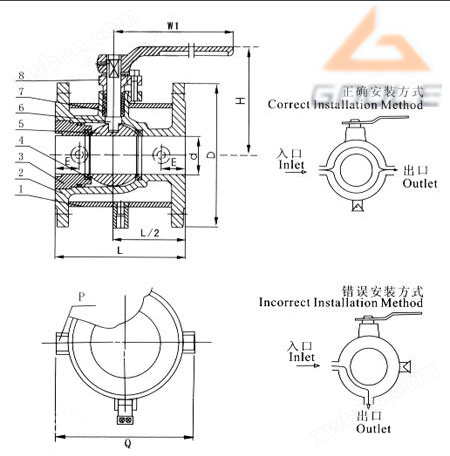

四、BQ41保温球阀的结构图及安装尺寸

公称通径Dn L 日标、美标-JJS 10K(ANSI 150lb) 日标、美标-JJS 20K(ANSI 300lb)
D G T F C N-h D G T F C N-h
20 117 117 127 73 1.6 98.5 4-16 156 73 20.7 1.6 114.5 4-16
25 127 127 152 92 1.6 120.5 4-19 165 92 22.3 1.6 127 8-19
40 165 165 178 105 1.6 139.5 4-19 190 105 25.4 1.6 149 8-22
50 178 178 190 127 1.6 152.5 4-19 210 127 28.6 1.6 168 8-22
80 229 229 279 216 1.6 241.5 8-22
100 254 254 343 270 1.6 298.5 12-25
150 292 292 406 324 1.6 362.5 12-25
200 330 330 533 413 1.6 476.0 12-29



主要尺寸

压力

口径DN

L

D

D1

D2

B

Z-Φd

3-G

应配法兰

16

15

108

135

100

78

18

4-18

3/8



20

117

145

110

85

18

4-18

3/8



25

127

160

125

100

20

4-18

3/8



32

140

180

145

120

20

8-18

1/2



40

165

180

145

120

20

8-18

1/2



50

178

195

160

135

20

8-18

1/2



65

203

245

210

185

22

8-18

1/2



80

229

280

240

210

24

8-23

1/2



100

254

335

295

265

26

12-23

1/2



125

267

335

295

265

26

12-23

1/2



150

292

405

355

320

30

12-25

1/2



200

330

520

470

435

34

16-25

1/2



25

15

108

135

100

78

18

4-18

3/8



20

117

145

110

85

18

4-18

3/8



25

127

160

125

100

20

4-18

3/8



32

140

180

145

120

20

8-18

1/2



40

165

180

145

120

20

8-18

1/2



50

178

195

160

135

20

8-18

1/2



65

203

230

190

160

24

8-23

1/2



80

229

300

250

218

30

8-25

1/2



100

254

360

310

278

34

12-25

1/2



125

267

425

370

332

36

12-30

1/2



150

292

425

370

332

36

12-30

1/2



200

330

550

490

448

44

16-34

1/2



五、BQ41保温球阀的订购须知

客户来电询价、订购时，注明产品类型、应用场所、材质、公称通径、公称压力、工作介质、工作压差、介质温度、电源电压及功率等参数，以便我们为你正确选型及报价。
