Q647MF气动卸灰球阀

简要描述：卸灰球阀是一种包括阀体、与阀体固连的阀盖、安装在阀体中的阀芯球体、与阀芯球体连接的电动装置，其特征在于：所述阀体是一全球单阀座结构，所述阀体的进口端设有一阀座，所述阀座设置成背对介质流向，且所述阀体的出口端设置成流线型，以使介质顺畅通过，所述电动装置与支架连接，用于驱动阀杆

基础信息

产品型号

Q647MF

压力

口径

DN20-DN200

材质

铸铁碳钢

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

结合球阀密封原理分析出现抱死故障的原因

详细介绍

一、卸灰球阀简介

卸灰球阀是一种包括阀体、与阀体固连的阀盖、安装在阀体中的阀芯球体、与阀芯球体连接的电动装置，其特征在于：所述阀体是一全球单阀座结构，所述阀体的进口端设有一阀座，所述阀座设置成背对介质流向，且所述阀体的出口端设置成流线型，以使介质顺畅通过，所述电动装置与支架连接，用于驱动阀杆。本实用新型的卸灰球阀具有保持弹簧长期有效，延长阀门使用寿命和可以自动远程控制阀门的优点。

二、Q647MF气动卸灰球阀的作用

Q647FM气动卸灰球阀卸灰球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。气动球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。　气动卸灰球阀和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。　气动卸灰球阀在管路中主要用来做切断速度快、分配和改变介质的流动方向。气动球阀是近年来被广泛采用的一种新型阀门.

三、Q647MF气动卸灰球阀的特点

1、Q647MF气动卸灰球阀手动部分可采用钢板压制的手柄或不锈钢铸造的手柄。手柄设有限位结构，在阀门开启、关闭的位置设定限位，当阀门使用在关键装置上时，限位块上设有锁孔可锁定开关位置避免误操作。手柄上有明显地开和关标识。

2、阀杆采用A182F（1Cr13）整体锻造并调制处理，硬度达到HB220～250。阀杆通过平键或花键或方契与手柄连接，通用性强，拆装方便。阀杆设有防吹出结构。

3、647MF气动卸灰球阀阀门的填料选用编结、柔性石墨密封圈或四氟烯密封圈，使得阀杆在一定的润滑情况下实现可靠的密封。 4、根据需要，球阀可设计成防静电结构，在球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保系统安全。

5、密封副形式多样。根据不同工况可选用软密封、硬密封、防火阀座等结构；DN150以下为浮球形式，DN200以下为固定球形式。

6、球阀阀座处可设置辅助密封结构，在阀座和阀杆部位加装注脂阀，紧急情况下可暂时密封，并可根据需要加长阀杆以适宜埋地铺设得场所

四、Q647MF气动卸灰球阀的具体参数

阀体	阀杆	阀球	密封面	垫片	填料	工作温度	适用介质
WCB	1Cr13	1Cr13	1Cr13 司太立合金本体材料	柔性石墨不锈钢加柔性石墨08软钢 F304 F316	柔性石墨编结石墨	-29-425℃	水、蒸汽、油品
WC6	15CrMo	15CrMo				-29-425℃
WC9	25Cr2MoV	25Cr2MoV				-29-425℃
LCB	304	304				-46-354℃
CF8	304	304				-196-600℃	部分酸、碱
CF3	304L	304L
CF8M	316	316
CF3M	316L	316L

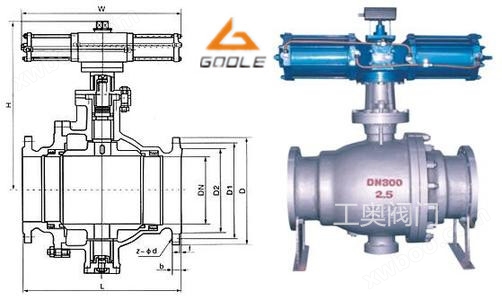

五、Q647MF气动卸灰球阀的连接尺寸及重量

型号	公称压力PN	公称通径DN	200	250	300	350	400	500	600
气动卸灰球阀 Q647MF	0.6MPa	D	315	370	435	485	535	640	755
		D1	280	335	395	445	495	600	705
		L	500	600	400	800	900	1000	1100
		L3	655	655	815	1043	1043	1243	1243
		H	714	821	936	1010	1049	1240	1320
		H1	270	330	374	414	431	515	595
		b	22	24	24	26	28	30	30
		n-Φd	8-Φ18	12-Φ18	12-Φ23	12-Φ23	16-Φ23	16-Φ23	20-Φ25

六、气动装置性能参数

公称通径	气缸型号	供气压力	管接头	动作时间
DN200~250	QYQGA200*250	0.4 0.6~MPa	M18*1.5	≤8S
DN300	QYQGA250*340	0.4 0.6~MPa	M27*2	≤8S
DN350~400	QYQGA300*460	0.4 0.6~MPa	M27*2	≤8S
DN500~600	QYQGA400*580	0.4 0.6~MPa	M27*2	≤8S
