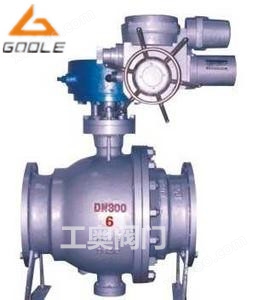

Q947F电动卸灰球阀

简要描述：卸灰球阀是一种包括阀体、与阀体固连的阀盖、安装在阀体中的阀芯球体、与阀芯球体连接的电动装置，其特征在于：所述阀体是一全球单阀座结构，所述阀体的进口端设有一阀座，所述阀座设置成背对介质流向，且所述阀体的出口端设置成流线型，以使介质顺畅通过，所述电动装置与支架连接，用于驱动阀杆

基础信息

产品型号

Q947F

压力

口径

DN20-DN200

材质

铸铁碳钢

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

结合球阀密封原理分析出现抱死故障的原因

详细介绍

一、卸灰球阀简介

卸灰球阀是一种包括阀体、与阀体固连的阀盖、安装在阀体中的阀芯球体、与阀芯球体连接的电动装置，其特征在于：所述阀体是一全球单阀座结构，所述阀体的进口端设有一阀座，所述阀座设置成背对介质流向，且所述阀体的出口端设置成流线型，以使介质顺畅通过，所述电动装置与支架连接，用于驱动阀杆。本实用新型的卸灰球阀具有保持弹簧长期有效，延长阀门使用寿命和可以自动远程控制阀门的优点。

二、Q947F电动卸灰球阀作用

卸灰球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。气动球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在各行业得到广泛的应用。　气动卸灰球阀和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。　气动卸灰球阀在管路中主要用来做切断速度快、分配和改变介质的流动方向。气动球阀是近年来被广泛采用的一种新型阀门.

三、Q947F电动卸灰球阀特点及结构形式

卸灰球阀阀体结构形式分为：两块式和三块式两种结构

特点：

1．流体阻力小，其阻力系数与同长度的管段相等。

2．结构简单、体积小、重量轻。

3．紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。

4．操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

5．维修方便，气动球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

6．在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

7．适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。　气动卸灰球阀已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门，以及人们日常生活中。

四、Q947F电动卸灰球阀分类

一、浮动气动球球阀　气动卸灰球阀的球体是浮动的，在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。　气动卸灰球阀球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构，广泛用于中低压球阀。

二、固定气动球阀　气动球阀的球体是固定的，受压后不产生移动。固定球球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。　为了减少气动球阀的操作扭矩和增加密封的可靠程度，近年来又出现了油封球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的球阀。

三、弹性球气动球阀　气动卸灰球阀的球体是弹性的。球体和阀座密封圈都采用金属材料制造，密封比压很大，依靠介质本身的压力已达不到密封的要求，必须施加外力。这种阀门适用于高温高压介质。　弹性球体是在球体内壁的下端开一条弹性槽，而获得弹性。当关闭通道时，用阀杆的楔形头使球体涨开与阀座压紧达到密封。在转动球体之前先松开楔形头，球体随之恢复原原形，使球体与阀座之间出现很小的间隙，可以减少密封面的摩擦和操作扭矩。　气动卸灰球阀按其通道位置可分为直通式，三通式和直角式。后两种球阀用于分配介质与改变介质的流向。

五、Q947F电动卸灰球阀主要技术参数

阀体	阀杆	阀球	密封面	垫片	填料	工作温度	适用介质
WCB	1Cr13	1Cr13	1Cr13 司太立合金本体材料	柔性石墨不锈钢加柔性石墨 08软钢 F304 F316	柔性石墨编结石墨	-29-425℃	水、蒸汽、油品
WC6	15CrMo	15CrMo				-29-425℃
WC9	25Cr2MoV	25Cr2MoV				-29-425℃
LCB	304	304				-46-354℃
CF8	304	304				-196-600℃	部分酸、碱
CF3	304L	304L
CF8M	316	316
CF3M	316L	316L

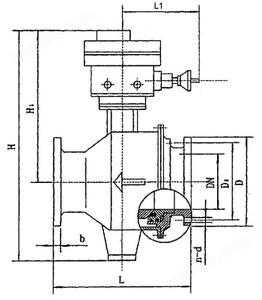

六、Q947F电动卸灰球阀主要连接尺寸及重量

公称压力		50	65	80	100	125	150	200	250	300	350	400	450	500
系列1L		216	241	283	305	356	394	457	533	610	686	762	864	914
系列2L		-	-	-	-	-	-	500	600	700	800	900	-	1000
H		102	114	127	152	184	219	273	360	395	430	470	550	580
手动	H1	107	125	152	178	300	330	398	495	580	625	670	698	840
	E	-	-	-	-	-	-	115	116	171	171	257	257	257
	F	-	-	-	-	-	-	350	350	400	420	400	420	400
	W	230	400	400	650	1050	1050	600	600	800	800	800	800	800
	WT(KG)	12	16	22	35	58	74	205	322	460	576	864	1280	1600
电动	H2	-	-	-	-	-	554	600	652	760	770	830	-	940
电动	L1	-	-	-	-	-	235	235	235	259	400	400	-	410
气动	H3	274	379	389	479	552	666	736	926	1059	1127	1127	1468	1538
气动	L2	270	405	405	576	576	776	776	776	1060	1060	1060	1360	1360
