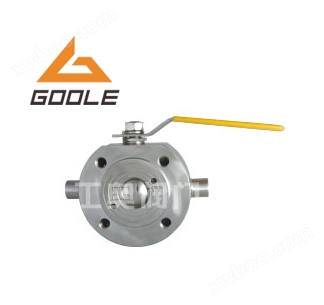

BQ73F意式超薄型保温球阀

简要描述：BQ73F意式超薄型保温球阀是本公司设计的一款超薄型球阀，阀门外观上留有两个丝扣小孔便于蒸汽、导热油等介质循环

基础信息

产品型号

BQ73F

压力

口径

DN20-DN200

材质

铸铁碳钢

产品分类

PRODUCT CLASSIFICATION

RELATED NEWS

详细介绍

BQ73F意式超薄型保温球阀是本公司设计的一款超薄型球阀，阀门外观上留有两个丝扣小孔便于蒸汽、导热油等介质循环。应用在项目当中能够有效的保冷、保温。能够广泛应适用于易结晶或者粘稠的介质，满足需要保温介质的工况。意式超薄型保温球阀广泛的应用在石油、化工、蒸汽、冶金、制药等各系统当中的水、蒸汽、导热油、醋酸、蜡、沥青等介质，防止在管道输送时在常温下凝结的高粘度介质。

一、BQ73F意式超薄型保温球阀零部件材质：

序号NO	零件名称	材质
1	阀体	不锈钢CF8M/CF8	碳钢WCB
2	球	不锈钢316/304	不锈钢SS304
3	密封垫	聚四氟乙烯PTFE	聚四氟乙烯PTFE
4	阀杆	不锈钢316/304	不锈钢SS304
5	填料	不锈钢PTFE	聚四氟乙烯PTFE
6	定位锁	不锈钢304	不锈钢SS304
7	手柄	不锈钢304	不锈钢SS304
8	阀杆螺母	不锈钢304	不锈钢SS304
9	填料压盖	不锈钢304	不锈钢SS304
10	手柄套	塑料Plastic	塑料Plastic
11	密封瓶帽	不锈钢316/304	不锈钢SS304
12	垫圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE

二、BQ73F意式超薄型保温球阀产品外形尺寸：

寸	15/1/2“	20/3/4”	25/1“	32/11/4"	40/11/2"	50/2“	65/21/2"	80/3”	100/4“	125/5”	150/6”	200/8“
d	15	19	23.5	30	36	45	58	67	76	100	125	195
L	32	38.5	45	55	62	72	95	120	145	200	225	275
D	95	105	115	135	145	160	180	195	215	245	280	335
D1	65	75	85	100	110	125	145	160	180	210	240	295
D2	45	55	65	78	85	100	120	135	155	185	210	265
H	62	70	79	86	92	102	158	172	187	200	240	278
E	110	125	135	150	150	180	250	300	350	650	840	1000
b	14	14	16	16	18	20	22	24	24	26	26	28
z-d1	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-20
l	2	2	2	3	3	3	3	3	3	3	3	3
2-G	3/8	3/8	3/8	1/2	1/2	1/2	1/2	1/2	1/2	1/2	1/2	1/2

客户项目当中有应用到BQ73F意式超薄型保温球阀，欢迎及时向工奥询价、订购
